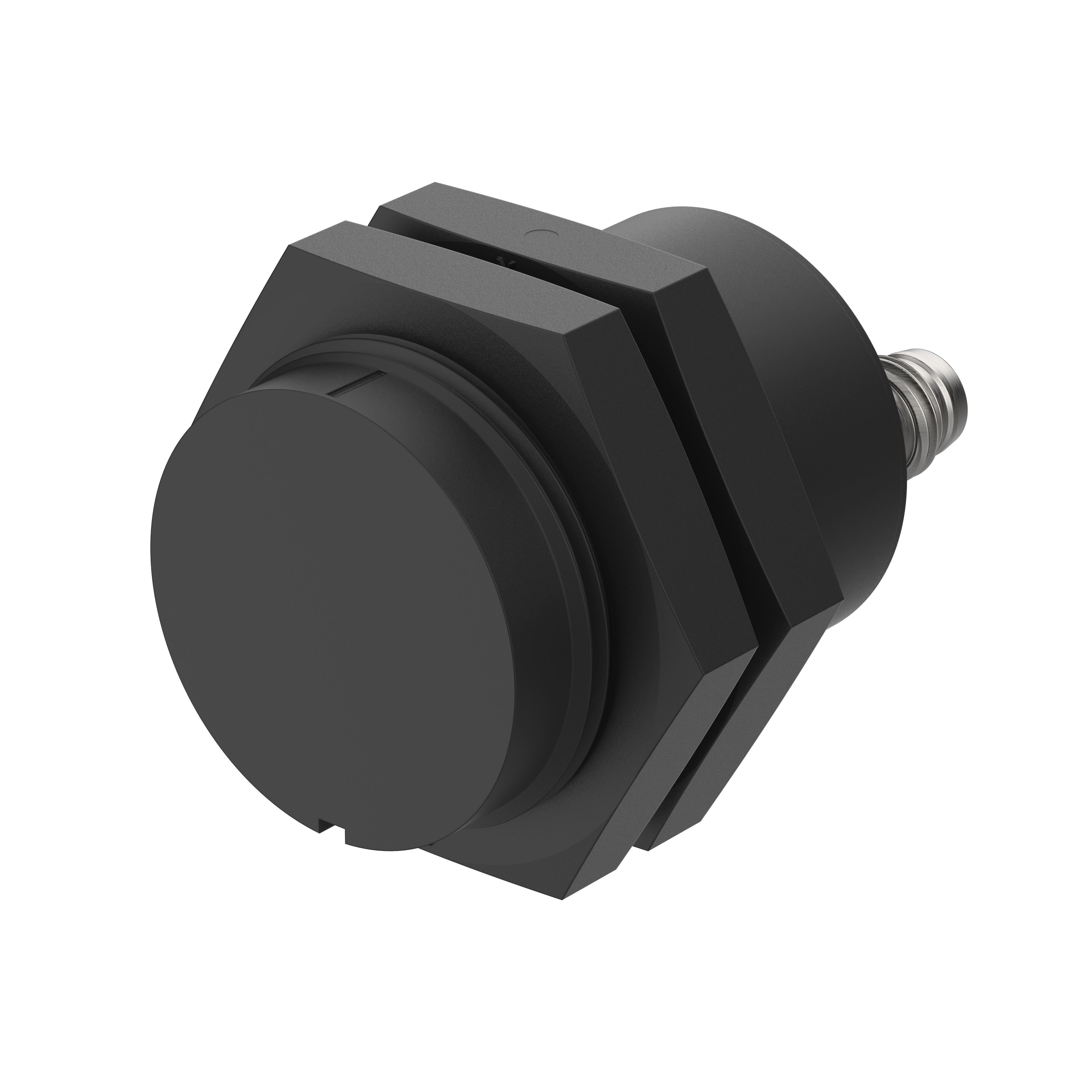

Name: Sicherheitssensor - 171V62A0D - magnetisch betätigt - Schließer/Schließer, Einbaustecker M8
SKU: 171V62A0D
Price: 73.74 EUR
Availability: InStock

Sicherheitssensor - 171V62A0D - magnetisch betätigt - Schließer/Schließer, Einbaustecker M8

pro Stück 73,74 €

Preise exkl. MwSt. zzgl. Versandkosten

verfügbar (10 Stk.), Lieferzeit 1-3 Tage

Stückzahl	Preis
ab 25 Stk.	66,37 € - 10 %
ab 50 Stk.	58,99 € - 20 %
ab 100 Stk.	51,62 € - 30 %

Variante auswählen:

Angebot erstellen

verfügbar (10 Stk.), Lieferzeit 1-3 Tage

Produktinformationen

Ursprungsland	D
Artikelgewicht	0.0296 kg
Zolltarifnummer	85365019

Perfekte Überwachung und schnellste Reaktion. Störung? Wird umgehend registriert!

elobau bietet ein umfassendes Sortiment von magnetischen und elektronischen Sicherheitssensoren, die der Überwachung von beweglich trennenden Schutzeinrichtungen dienen.

Schutztüren, Hauben oder Abdeckungen können mit der berührungslosen und damit verschleißfreien Sensorik sicher überwacht werden. Anforderungen an Robustheit, Dichtigkeit und geringe Baugröße werden ausnahmslos erfüllt. Speziell für die Schutztürüberwachung an Nahrungsmittelmaschinen hat elobau Sicherheitssensoren in Edelstahl entwickelt, welche sich aufgrund ihrer Reinigungsmittel- und Temperaturbeständigkeit hervorragend für den Einsatz in Hygiene- und Nassbereichen eignen.

Produktmerkmale

Kubische und zylindrische Ausführungen
Metall- und Kunststoff-Ausführungen
Ausführungen für erhöhten Temperaturbereich
Varianten/Ausführungen für erhöhten Schaltabstand
Mit ETL-/CSA-Zulassung verfügbar
Schutzart bis IP69K
Verdeckter Einbau möglich

Downloads "Sicherheitssensor - 171V62A0D - magnetisch betätigt - Schließer/Schließer, Einbaustecker M8"

Technische Daten

	171261 73,74 €	171261AT 89,64 €	171262AFA 73,74 €	171271 73,74 €	17127118 79,74 €	171271A0D 74,46 €	171271A0E 88,35 €	171271AA 87,72 €	171271AM 108,57 €	171271AY 79,95 €	171271AZ 93,96 €	171V62A0D 73,74 €	171V62AY 79,95 €
Elektrische Daten
Ansteuerung:	stirnseitig	-	-	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig	stirnseitig
Kontaktart:	S/S/S	-	-	S/Ö	S/Ö	S/Ö	S/Ö	S/Ö	-	S/Ö	S/Ö	S/S	S/S
LED-Anzeige:	Nein	-	-	Nein	Nein	Nein	1-farbig	1-farbig	1-farbig	Nein	1-farbig	Nein	Nein
Mindestschaltabstand (S0 min):	0,5 mm	-	0,5 mm	0,5 mm	3 mm	0,5 mm	0,5 mm	0,5 mm	0,5 mm	0,5 mm	0,5 mm	0,5 mm	0,5 mm
Schaltfrequenz:	-	-	-	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz	5 Hz
Schaltleistung max.:	3 W	-	-	3 W	3 W	3 W	3 W	3 W	-	3 W	3 W	3 W	3 W
Schaltprinzip:	magnetisch	-	-	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch	magnetisch
Schaltspannung max.:	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC	28,8 V DC
Schaltspannung min.:	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC	19,2 V DC
Schaltstrom max.:	0,1 A	-	-	-	-	0,1 A	0,1 A	0,1 A	-	0,1 A	0,1 A	0,1 A	0,1 A
Schaltstrom max. mit LED:	-	-	-	-	-	-	0,02 A	0,02 A	-	-	0,02 A	-	-
Schutzklasse:	-	-	-	III	III	III	III	III	-	III	III	III	III
Technologie:	Reed	-	-	Reed	Reed	Reed	Reed	Reed	Reed	Reed	Reed	Reed	Reed
Verschmutzungsgrad:	-	-	-	3	3	3	3	3	3	3	3	3	3
Vorwiderstand:	22 Ohm	-	-	22 Ohm	22 Ohm	22 Ohm	22 Ohm	22 Ohm	-	22 Ohm	22 Ohm	22 Ohm	22 Ohm
gesicherter Ausschaltabstand (Sar):	14 mm	-	16 mm	16 mm	23 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm	16 mm
gesicherter Schaltabstand (Sao):	4 mm	-	3 mm	4 mm	7 mm	4 mm	4 mm	4 mm	4 mm	4 mm	4 mm	4 mm 3,5 mm	4 mm 3,5 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:	2000000 20000000	2000000	2000000	4000000 20000000	20000000	4000000	4000000 20000000	4000000 20000000	20000000	20000000	20000000	20000000	20000000
Bauart nach EN ISO 14119:	4	-	-	4	4	4	4	4	-	4	4	4	4
Codierung nach EN ISO 14119:	gering	-	-	gering	gering	gering	gering	gering	gering	gering	gering	gering	gering
Gebrauchsdauer in Jahren:	20 a	-	-	20 a	20 a	20 a	20 a	20 a	-	20 a	20 a	20 a	20 a
Struktur nach EN ISO 13849-1:	Zweikanalig	-	-	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig	Zweikanalig
Mechanische Daten
Abmessungen:	M30 x 37 mm	-	-	M30 x 37 mm	M30 x 37 mm	M30 x 37 mm	M30 x 37 mm	M30 x 37 mm	37X M30	M30 x 37 mm	M30 x 37 mm	M30 x 37 mm	M30 x 37 mm
Gehäusebauform:	quaderförmig	-	-	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch	zylindrisch
Mindestmontageabstand (zwischen 2 Sensoren):	-	-	-	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm	50 mm
Rastung vorhanden:		-	-
nicht bündig einbaubar:		-	-
Materialinformationen
Gehäusefarbe:	schwarz	-	-	schwarz	schwarz	schwarz	schwarz	schwarz	schwarz	schwarz	schwarz	schwarz	schwarz
Gehäusematerial:	PBT	-	-	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT
Kabelmaterial:	PVC	-	-	PVC	PVC	-	-	PVC	-	-	-	-	-
Muttermaterial:	-	-	-	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT	PBT
Umgebungsbedingungen
Betriebstemperatur max.:	75 °C	-	-	75 °C	75 °C	75 °C	75 °C	75 °C	75 °C	75 °C	75 °C	75 °C	75 °C
Betriebstemperatur min.:	-25 °C	-	-	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C	-25 °C
Kabel Temperaturbereich bewegt max.:	-	-	-	70 °C	70 °C	-	-	70 °C	-	-	-	-	-
Kabel Temperaturbereich bewegt min.:	-	-	-	-5 °C	-5 °C	-	-	-5 °C	-	-	-	-	-
Kabel Temperaturbereich fest verlegt max.:	-	-	-	70 °C	70 °C	-	-	70 °C	-	-	-	-	-
Kabel Temperaturbereich fest verlegt min.:	-	-	-	-25 °C	-25 °C	-	-	-25 °C	-	-	-	-	-
Lagertemperatur max.:	75 °C	-	-	-	-	75 °C	75 °C	75 °C	-	75 °C	75 °C	75 °C	75 °C
Lagertemperatur min.:	-25 °C	-	-	-	-	-25 °C	-25 °C	-25 °C	-	-25 °C	-25 °C	-25 °C	-25 °C
Schockfestigkeit (Norm):	-	-	-	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms	30g / 11ms
Schutzart:	IP67 DIN EN 60529	-	-	IP67 DIN EN 60529	IP67 DIN EN 60529	IP65 DIN EN 60529	IP65 DIN EN 60529	IP67 DIN EN 60529	IP65 DIN EN 60529	IP67 DIN EN 60529	IP67 DIN EN 60529	IP65 DIN EN 60529	IP67 DIN EN 60529
Schutzart Stecker:	-	-	-	-	-	IP65 DIN EN 60529	IP65 DIN EN 60529	-	-	IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)	IP67 DIN EN 60529	IP65 DIN EN 60529	IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)
Vibrationsfestigkeit (Norm):	-	-	-	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz	10 - 55Hz
Montage
Anzugsdrehmoment für Muttern:	-	-	-	10 N m	10 N m	10 N m	10 N m	10 N m	10 N m	10 N m	10 N m	10 N m	10 N m
Befestigungsart:	Befestigungsmutter	-	-	Befestigungsmutter	Befestigungsmutter	Befestigungsmutter	Befestigungsmutter	Befestigungsmutter	Rastnase	Befestigungsmutter	Befestigungsmutter	Befestigungsmutter	Befestigungsmutter
Einbaulage:	-	-	-	beliebig	beliebig	beliebig	beliebig	beliebig	beliebig	beliebig	beliebig	beliebig	beliebig
Gewinde:	M30	-	-	M30	M30	M30	M30	M30	M30	M30	M30	M30	M30
Masse:	-	-	-	60 g	60 g	-	-	60 g	-	-	-	-	-
Anschluss
Kabelfarbe:	-	-	-	grau	grau	-	-	grau	-	-	-	-	-
Kabellänge:	1 m	-	-	1 m	1 m	-	-	1 m	-	-	-	-	-
Kabeltyp:	LiYY 4x0,25	-	-	LiYY 4x0,25	LiYY 4x0,25	-	-	LiYY 4x0,25	-	-	-	-	-
Litzenanzahl:	4	-	-	4	4	-	-	4	-	-	-	-	-
Litzenquerschnitt:	0,25 mm^2	-	-	0,25 mm^2	0,25 mm^2	-	-	0,25 mm^2	-	-	-	-	-
Steckertyp:	-	-	-	-	-	M8x1 - 4 polig	M8x1 - 4 polig	-	M8x1_4pol	M12x1 - 4 polig	M12x1 - 4 polig	M8x1 - 4 polig	M12x1 - 4 polig
Zulassungen
CE Kennzeichnung:		-	-
Zulassung nach:	ETL	-	-	ETL	ETL	ETL	ETL	ETL	ETL	ETL	ETL	ETL	ETL
Betriebsdaten
Mögliche Betätiger:	30420000	-	30420000	30420000	30420000	30420000	30420000	30420000	30420000 / 30420000S	30420000	30420000	30420000	30420000

171261

73,74 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/S/S

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

Schutzklasse:

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

14 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

2000000 20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

quaderförmig

Mindestmontageabstand (zwischen 2 Sensoren):

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

PVC

Muttermaterial:

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

Montage

Anzugsdrehmoment für Muttern:

Befestigungsart:

Befestigungsmutter

Einbaulage:

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

1 m

Kabeltyp:

LiYY 4x0,25

Litzenanzahl:

Litzenquerschnitt:

0,25 mm^2

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171261AT

89,64 €

Elektrische Daten

Ansteuerung:

Kontaktart:

LED-Anzeige:

Mindestschaltabstand (S0 min):

Schaltfrequenz:

Schaltleistung max.:

Schaltprinzip:

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

Schaltstrom max. mit LED:

Schutzklasse:

Technologie:

Verschmutzungsgrad:

Vorwiderstand:

gesicherter Ausschaltabstand (Sar):

gesicherter Schaltabstand (Sao):

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

2000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

Gebrauchsdauer in Jahren:

Struktur nach EN ISO 13849-1:

Mechanische Daten

Abmessungen:

Gehäusebauform:

Mindestmontageabstand (zwischen 2 Sensoren):

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

Gehäusematerial:

Kabelmaterial:

Muttermaterial:

Umgebungsbedingungen

Betriebstemperatur max.:

Betriebstemperatur min.:

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

Lagertemperatur min.:

Schockfestigkeit (Norm):

Schutzart:

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

Montage

Anzugsdrehmoment für Muttern:

Befestigungsart:

Einbaulage:

Gewinde:

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

Betriebsdaten

Mögliche Betätiger:

171262AFA

73,74 €

Elektrische Daten

Ansteuerung:

Kontaktart:

LED-Anzeige:

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

Schaltleistung max.:

Schaltprinzip:

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

Schaltstrom max. mit LED:

Schutzklasse:

Technologie:

Verschmutzungsgrad:

Vorwiderstand:

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

3 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

2000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

Gebrauchsdauer in Jahren:

Struktur nach EN ISO 13849-1:

Mechanische Daten

Abmessungen:

Gehäusebauform:

Mindestmontageabstand (zwischen 2 Sensoren):

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

Gehäusematerial:

Kabelmaterial:

Muttermaterial:

Umgebungsbedingungen

Betriebstemperatur max.:

Betriebstemperatur min.:

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

Lagertemperatur min.:

Schockfestigkeit (Norm):

Schutzart:

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

Montage

Anzugsdrehmoment für Muttern:

Befestigungsart:

Einbaulage:

Gewinde:

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

Betriebsdaten

Mögliche Betätiger:

30420000

171271

73,74 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

4000000 20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

PVC

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

70 °C

Kabel Temperaturbereich bewegt min.:

-5 °C

Kabel Temperaturbereich fest verlegt max.:

70 °C

Kabel Temperaturbereich fest verlegt min.:

-25 °C

Lagertemperatur max.:

Lagertemperatur min.:

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

60 g

Anschluss

Kabelfarbe:

grau

Kabellänge:

1 m

Kabeltyp:

LiYY 4x0,25

Litzenanzahl:

Litzenquerschnitt:

0,25 mm^2

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

17127118

79,74 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

3 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

23 mm

gesicherter Schaltabstand (Sao):

7 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

PVC

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

70 °C

Kabel Temperaturbereich bewegt min.:

-5 °C

Kabel Temperaturbereich fest verlegt max.:

70 °C

Kabel Temperaturbereich fest verlegt min.:

-25 °C

Lagertemperatur max.:

Lagertemperatur min.:

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

60 g

Anschluss

Kabelfarbe:

grau

Kabellänge:

1 m

Kabeltyp:

LiYY 4x0,25

Litzenanzahl:

Litzenquerschnitt:

0,25 mm^2

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171271A0D

74,46 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

4000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP65 DIN EN 60529

Schutzart Stecker:

IP65 DIN EN 60529

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M8x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171271A0E

88,35 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

1-farbig

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

0,02 A

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

4000000 20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP65 DIN EN 60529

Schutzart Stecker:

IP65 DIN EN 60529

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M8x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171271AA

87,72 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

1-farbig

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

0,02 A

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

4000000 20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

PVC

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

70 °C

Kabel Temperaturbereich bewegt min.:

-5 °C

Kabel Temperaturbereich fest verlegt max.:

70 °C

Kabel Temperaturbereich fest verlegt min.:

-25 °C

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

60 g

Anschluss

Kabelfarbe:

grau

Kabellänge:

1 m

Kabeltyp:

LiYY 4x0,25

Litzenanzahl:

Litzenquerschnitt:

0,25 mm^2

Steckertyp:

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171271AM

108,57 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

LED-Anzeige:

1-farbig

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

Schaltstrom max. mit LED:

Schutzklasse:

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

37X M30

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

Lagertemperatur min.:

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP65 DIN EN 60529

Schutzart Stecker:

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Rastnase

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M8x1_4pol

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000 / 30420000S

171271AY

79,95 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M12x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171271AZ

93,96 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/Ö

LED-Anzeige:

1-farbig

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

0,02 A

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

IP67 DIN EN 60529

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M12x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171V62A0D

73,74 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/S

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm 3,5 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP65 DIN EN 60529

Schutzart Stecker:

IP65 DIN EN 60529

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M8x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

171V62AY

79,95 €

Elektrische Daten

Ansteuerung:

stirnseitig

Kontaktart:

S/S

LED-Anzeige:

Nein

Mindestschaltabstand (S0 min):

0,5 mm

Schaltfrequenz:

5 Hz

Schaltleistung max.:

3 W

Schaltprinzip:

magnetisch

Schaltspannung max.:

28,8 V DC

Schaltspannung min.:

19,2 V DC

Schaltstrom max.:

0,1 A

Schaltstrom max. mit LED:

Schutzklasse:

III

Technologie:

Reed

Verschmutzungsgrad:

Vorwiderstand:

22 Ohm

gesicherter Ausschaltabstand (Sar):

16 mm

gesicherter Schaltabstand (Sao):

4 mm 3,5 mm

Sicherheitstechnische Kennwerte

B10d nach EN ISO 13849-1:

20000000

Bauart nach EN ISO 14119:

Codierung nach EN ISO 14119:

gering

Gebrauchsdauer in Jahren:

20 a

Struktur nach EN ISO 13849-1:

Zweikanalig

Mechanische Daten

Abmessungen:

M30 x 37 mm

Gehäusebauform:

zylindrisch

Mindestmontageabstand (zwischen 2 Sensoren):

50 mm

Rastung vorhanden:

nicht bündig einbaubar:

Materialinformationen

Gehäusefarbe:

schwarz

Gehäusematerial:

PBT

Kabelmaterial:

Muttermaterial:

PBT

Umgebungsbedingungen

Betriebstemperatur max.:

75 °C

Betriebstemperatur min.:

-25 °C

Kabel Temperaturbereich bewegt max.:

Kabel Temperaturbereich bewegt min.:

Kabel Temperaturbereich fest verlegt max.:

Kabel Temperaturbereich fest verlegt min.:

Lagertemperatur max.:

75 °C

Lagertemperatur min.:

-25 °C

Schockfestigkeit (Norm):

30g / 11ms

Schutzart:

IP67 DIN EN 60529

Schutzart Stecker:

IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)

Vibrationsfestigkeit (Norm):

10 - 55Hz

Montage

Anzugsdrehmoment für Muttern:

10 N m

Befestigungsart:

Befestigungsmutter

Einbaulage:

beliebig

Gewinde:

M30

Masse:

Anschluss

Kabelfarbe:

Kabellänge:

Kabeltyp:

Litzenanzahl:

Litzenquerschnitt:

Steckertyp:

M12x1 - 4 polig

Zulassungen

CE Kennzeichnung:

Zulassung nach:

ETL

Betriebsdaten

Mögliche Betätiger:

30420000

Dokumente und Downloads

Gebrauchsanleitung

1.8 MB

download

Datenblätter

Technische Zeichnungen

114 KB

download

Von einfachen Tastern, Joysticks, Daumenrädern und Lenkstockschaltern bieten wir Bedienelemente, die den harten Umweltbedingungen in Agrarfahrzeugen, Baumaschinen oder Flurförderfahrzeugen optimal gerecht werden.

Sie suchen eine besonders wirtschaftliche Lösung zur Füllstandsmessung, die Ihren Anforderungen gerecht wird? Das elobau Produktsortiment bietet eine große Bandbreite an Standardprodukten, die in verschiedensten Anwendungen eingesetzt werden können.

Erst mit vielfältigen Zubehörkomponenten entfalten die einzelnen Produkte und deren Funktion ihr volles Potential. Dadurch gelingt die bestmögliche Integration in die Maschine, vereinfacht Montage und Installation und bietet so qualitativ und quantitativen Mehrwert für den Anwender.

Sicherheitssensor - 171V62A0D - magnetisch betätigt - Schließer/Schließer, Einbaustecker M8

Dokumente und Downloads

Von einfachen Tastern, Joysticks, Daumenrädern und Lenkstock­schaltern bieten wir Bedienelemente, die den harten Umweltbe­dingungen in Agrarfahrzeugen, Baumaschinen oder Flurför­der­fahrzeugen optimal gerecht werden.

Sie suchen eine besonders wirtschaftliche Lösung zur Füllstands­messung, die Ihren Anforderungen gerecht wird? Das elobau Produktsortiment bietet eine große Bandbreite an Standard­produkten, die in verschie­densten Anwendungen eingesetzt werden können.

Erst mit vielfältigen Zubehörkomponenten entfalten die einzelnen Produkte und deren Funktion ihr volles Potential. Dadurch gelingt die bestmögliche Integration in die Maschine, vereinfacht Montage und Installation und bietet so qualitativ und quantitativen Mehrwert für den Anwender.

Sicherheitssensor - 171V62A0D - magnetisch betätigt - Schließer/Schließer, Einbaustecker M8

Dokumente und Downloads

Wir verwenden Cookies

Von einfachen Tastern, Joysticks, Daumenrädern und Lenkstockschaltern bieten wir Bedienelemente, die den harten Umweltbedingungen in Agrarfahrzeugen, Baumaschinen oder Flurförderfahrzeugen optimal gerecht werden.

Sie suchen eine besonders wirtschaftliche Lösung zur Füllstandsmessung, die Ihren Anforderungen gerecht wird? Das elobau Produktsortiment bietet eine große Bandbreite an Standardprodukten, die in verschiedensten Anwendungen eingesetzt werden können.
