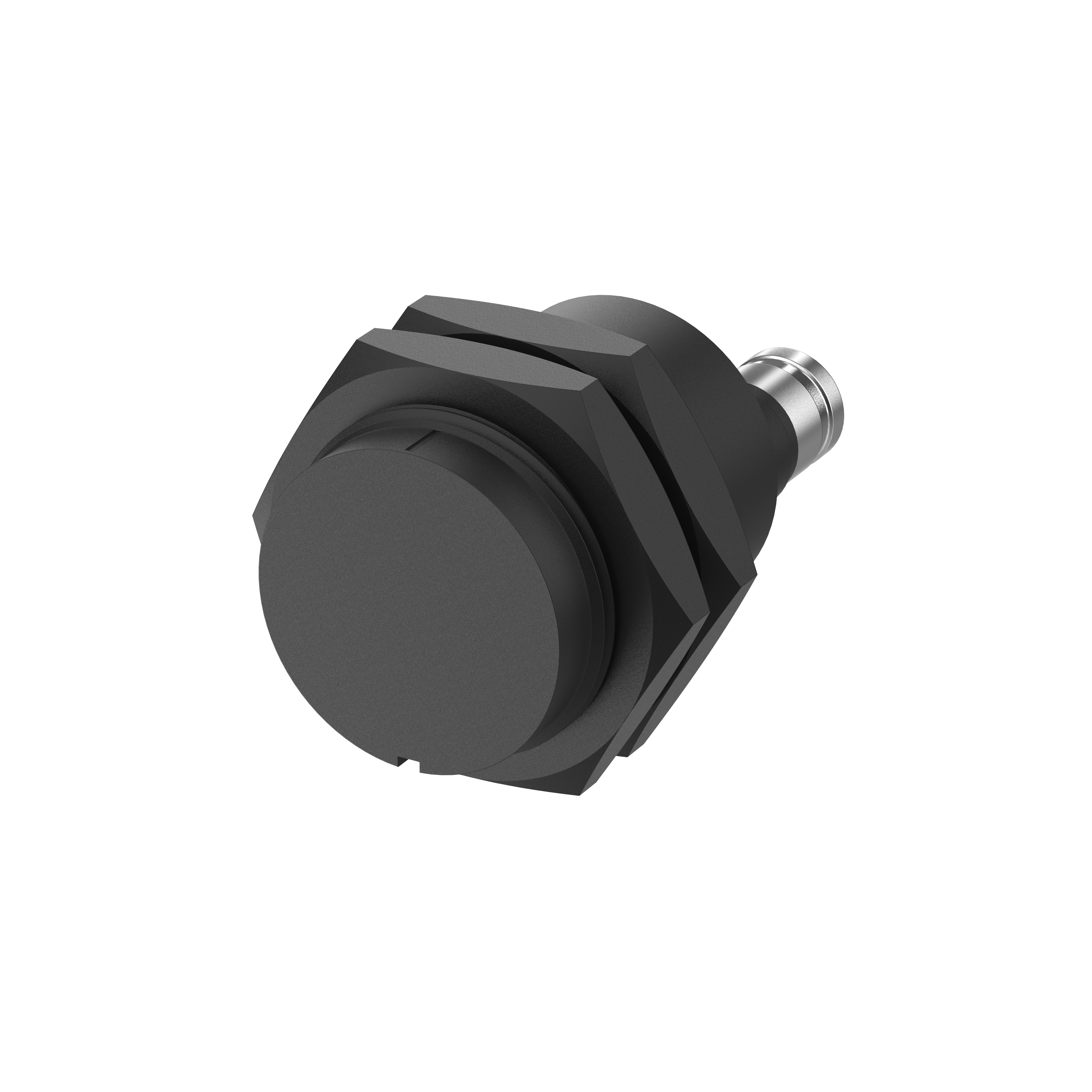

Sicherheitssensor - 171271AM - magnetisch betätigt - Schließer/Öffner, Einbaustecker Torson
Produktinformationen
Perfekte Überwachung und schnellste Reaktion. Störung? Wird umgehend registriert!
elobau bietet ein umfassendes Sortiment von magnetischen und elektronischen Sicherheitssensoren, die der Überwachung von beweglich trennenden Schutzeinrichtungen dienen.
Schutztüren, Hauben oder Abdeckungen können mit der berührungslosen und damit verschleißfreien Sensorik sicher überwacht werden. Anforderungen an Robustheit, Dichtigkeit und geringe Baugröße werden ausnahmslos erfüllt. Speziell für die Schutztürüberwachung an Nahrungsmittelmaschinen hat elobau Sicherheitssensoren in Edelstahl entwickelt, welche sich aufgrund ihrer Reinigungsmittel- und Temperaturbeständigkeit hervorragend für den Einsatz in Hygiene- und Nassbereichen eignen.
Produktmerkmale
-
Kubische und zylindrische Ausführungen
-
Metall- und Kunststoff-Ausführungen
-
Ausführungen für erhöhten Temperaturbereich
-
Varianten/Ausführungen für erhöhten Schaltabstand
-
Mit ETL-/CSA-Zulassung verfügbar
-
Schutzart bis IP69K
-
Verdeckter Einbau möglich
Downloads "Sicherheitssensor - 171271AM - magnetisch betätigt - Schließer/Öffner, Einbaustecker Torson"
Technische Daten
|
171261
70,23 €
|
171271AM
103,41 €
|
17127113
70,08 €
|
171271A0E
84,15 €
|
171271AA
83,55 €
|
171V62AY
76,14 €
|
171271
70,23 €
|
171271AZ
89,49 €
|
171271AY
76,14 €
|
||
|
Elektrische Daten
|
||||||||||
| Ansteuerung: | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | |
|---|---|---|---|---|---|---|---|---|---|---|
| Kontaktart: | S/S/S | - | S/Ö | S/Ö | S/Ö | S/S | S/Ö | S/Ö | S/Ö | |
| LED-Anzeige: | Nein | 1-farbig | Nein | 1-farbig | 1-farbig | Nein | Nein | 1-farbig | Nein | |
| Mindestschaltabstand (S0 min): | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | |
| Schaltfrequenz: | - | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | |
| Schaltleistung max.: | 3 W | - | - | 3 W | 3 W | 3 W | 3 W | 3 W | 3 W | |
| Schaltprinzip: | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | |
| Schaltspannung max.: | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | |
| Schaltspannung min.: | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | |
| Schaltstrom max.: | 0,1 A | - | 0,1 A | 0,1 A | 0,1 A | 0,1 A | - | 0,1 A | 0,1 A | |
| Schaltstrom max. mit LED: | - | - | - | 0,02 A | 0,02 A | - | - | 0,02 A | - | |
| Schutzklasse: | - | - | - | III | III | III | III | III | III | |
| Technologie: | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | |
| Verschmutzungsgrad: | - | 3 | - | 3 | 3 | 3 | 3 | 3 | 3 | |
| Vorwiderstand: | 22 Ohm | - | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | |
| gesicherter Ausschaltabstand (Sar): | 14 mm | - | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | |
| gesicherter Schaltabstand (Sao): | 4 mm | - | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | |
|
Sicherheitstechnische Kennwerte
|
||||||||||
| B10d nach EN ISO 13849-1: | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | |
| Bauart nach EN ISO 14119: | 4 | - | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Codierung nach EN ISO 14119: | gering | gering | gering | gering | gering | gering | gering | gering | gering | |
| Gebrauchsdauer in Jahren: | 20 a | - | 20 a | 20 a | 20 a | 20 a | 20 a | 20 a | 20 a | |
| Struktur nach EN ISO 13849-1: | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | |
|
Mechanische Daten
|
||||||||||
| Abmessungen: | M30 x 37 mm | 37X M30 | M30 x 37 mm | M30 x 37 mm | M30 x 37 mm | M30 x 37 mm | M30 x 37 mm | M30 x 37 mm | M30 x 37 mm | |
| Gehäusebauform: | quaderförmig | zylindrisch | zylindrisch | zylindrisch | zylindrisch | zylindrisch | zylindrisch | zylindrisch | zylindrisch | |
| Mindestmontageabstand (zwischen 2 Sensoren): | - | 50 mm | - | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | |
| Rastung vorhanden: | ||||||||||
| nicht bündig einbaubar: | ||||||||||
|
Materialinformationen
|
||||||||||
| Gehäusefarbe: | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | |
| Gehäusematerial: | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT | |
| Kabelmaterial: | PVC | - | PVC | - | PVC | - | PVC | - | - | |
| Muttermaterial: | - | PBT | - | PBT | PBT | PBT | PBT | PBT | PBT | |
|
Umgebungsbedingungen
|
||||||||||
| Betriebstemperatur max.: | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Kabel Temperaturbereich bewegt max.: | - | - | - | - | 70 °C | - | 70 °C | - | - | |
| Kabel Temperaturbereich bewegt min.: | - | - | - | - | -5 °C | - | -5 °C | - | - | |
| Kabel Temperaturbereich fest verlegt max.: | - | - | - | - | 70 °C | - | 70 °C | - | - | |
| Kabel Temperaturbereich fest verlegt min.: | - | - | - | - | -25 °C | - | -25 °C | - | - | |
| Lagertemperatur max.: | 75 °C | - | 75 °C | 75 °C | 75 °C | 75 °C | - | 75 °C | 75 °C | |
| Lagertemperatur min.: | -25 °C | - | -25 °C | -25 °C | -25 °C | -25 °C | - | -25 °C | -25 °C | |
| Schockfestigkeit (Norm): | - | 30g / 11ms | - | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | |
| Schutzart: | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP65 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | |
| Schutzart Stecker: | - | - | - | IP65 DIN EN 60529 | - | IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) | - | IP67 DIN EN 60529 | IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) | |
| Vibrationsfestigkeit (Norm): | - | 10 - 55Hz | - | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | |
|
Montage
|
||||||||||
| Anzugsdrehmoment für Muttern: | - | 10 N m | - | 10 N m | 10 N m | 10 N m | 10 N m | 10 N m | 10 N m | |
| Befestigungsart: | Befestigungsmutter | Rastnase | Befestigungsmutter | Befestigungsmutter | Befestigungsmutter | Befestigungsmutter | Befestigungsmutter | Befestigungsmutter | Befestigungsmutter | |
| Einbau: | - | beliebig | - | beliebig | beliebig | beliebig | beliebig | beliebig | beliebig | |
| Gewinde: | M30 | M30 | M30 | M30 | M30 | M30 | M30 | M30 | M30 | |
| Masse: | - | - | 60 g | - | 60 g | - | 60 g | - | - | |
|
Anschluss
|
||||||||||
| Kabelfarbe: | - | - | - | - | grau | - | grau | - | - | |
| Kabellänge: | 1 m | - | 1,4 m | - | 1 m | - | 1 m | - | - | |
| Kabeltyp: | LiYY 4x0,25 | - | LiYY 4x0,25 | - | LiYY 4x0,25 | - | LiYY 4x0,25 | - | - | |
| Litzenanzahl: | 4 | - | 4 | - | 4 | - | 4 | - | - | |
| Litzenquerschnitt: | 0,25 mm^2 | - | 0,25 mm^2 | - | 0,25 mm^2 | - | 0,25 mm^2 | - | - | |
| Steckertyp: | - | M8x1_4pol | - | M8x1 - 4 polig | - | M12x1 - 4 polig | - | M12x1 - 4 polig | M12x1 - 4 polig | |
|
Zulassungen
|
||||||||||
| CE Kennzeichnung: | ||||||||||
| Zulassung nach: | ETL | ETL | ETL | ETL | ETL | ETL | ETL | ETL | ETL | |
|
Betriebsdaten
|
||||||||||
| Mögliche Betätiger: | 30420000 | 30420000 / 30420000S | 30420000 | 30420000 | 30420000 | 30420000 | 30420000 | 30420000 | 30420000 |
