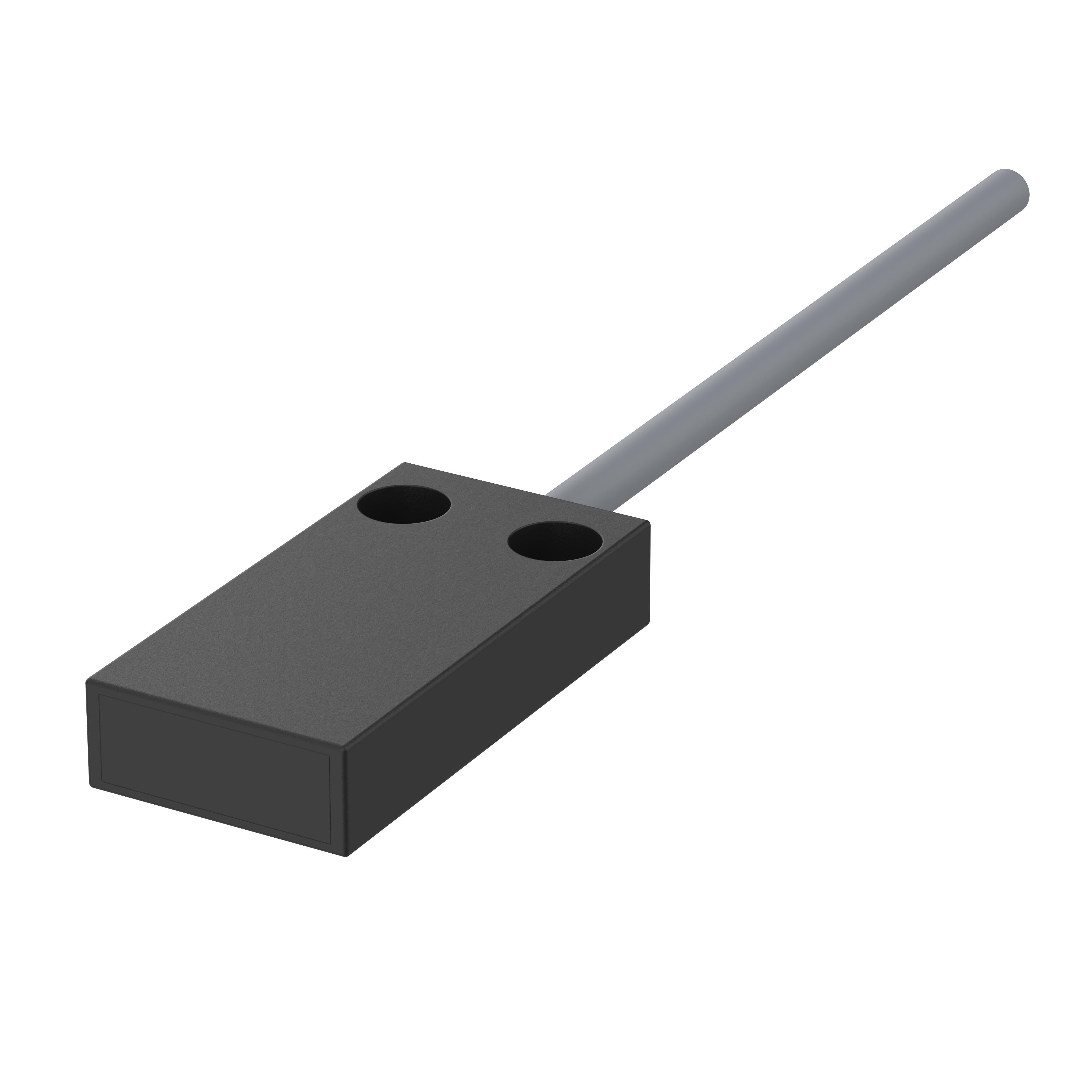

Sicherheitssensor - 114570 - magnetisch betätigt - Öffner/Schließer/ Kontr. Kont., 1m Kabel
Artikelnummer:
Art. -Nr.
114570
pro Stück 84,87 €
verfügbar (1 Stk.), Lieferzeit 1-3 Tage
| Stückzahl | Preis |
|---|---|
| ab 25 Stk. | 76,38 € - 10 % |
| ab 50 Stk. | 67,90 € - 20 % |
| ab 100 Stk. | 59,41 € - 30 % |
Produktinformationen
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.05 kg |
| Zolltarifnummer | 85365019 |
Perfekte Überwachung und schnellste Reaktion. Störung? Wird umgehend registriert!
elobau bietet ein umfassendes Sortiment von magnetischen und elektronischen Sicherheitssensoren, die der Überwachung von beweglich trennenden Schutzeinrichtungen dienen.
Schutztüren, Hauben oder Abdeckungen können mit der berührungslosen und damit verschleißfreien Sensorik sicher überwacht werden. Anforderungen an Robustheit, Dichtigkeit und geringe Baugröße werden ausnahmslos erfüllt. Speziell für die Schutztürüberwachung an Nahrungsmittelmaschinen hat elobau Sicherheitssensoren in Edelstahl entwickelt, welche sich aufgrund ihrer Reinigungsmittel- und Temperaturbeständigkeit hervorragend für den Einsatz in Hygiene- und Nassbereichen eignen.
Produktmerkmale
-
Kubische und zylindrische Ausführungen
-
Metall- und Kunststoff-Ausführungen
-
Ausführungen für erhöhten Temperaturbereich
-
Varianten/Ausführungen für erhöhten Schaltabstand
-
Mit ETL-/CSA-Zulassung verfügbar
-
Schutzart bis IP69K
-
Verdecketer Einbau möglich
Downloads "Sicherheitssensor - 114570 - magnetisch betätigt - Öffner/Schließer/ Kontr. Kont., 1m Kabel"
Technische Daten
|
114262A01
84,03 €
|
114270
78,69 €
|
114270A0D
79,35 €
|
114570
84,87 €
|
114V62A0D
79,35 €
|
||
|
Elektrische Daten
|
||||||
| Ansteuerung: | siehe technische Zeichnung | stirnseitig | stirnseitig | stirnseitig | stirnseitig | |
|---|---|---|---|---|---|---|
| Kontaktart: | S/S | S/Ö | S/Ö | S/Ö/S (Kontrollkontakt) | S/S | |
| LED-Anzeige: | - | Nein | Nein | Nein | Nein | |
| Mindestschaltabstand (S0 min): | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | |
| Schaltfrequenz: | - | 5 Hz | 5 Hz | 5 Hz | 5 Hz | |
| Schaltleistung max.: | 3 W | 3 W | 3 W | 3 W | 3 W | |
| Schaltprinzip: | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | |
| Schaltspannung max.: | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | |
| Schaltspannung min.: | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | |
| Schaltstrom max.: | 0,1 A | 0,1 A | 0,1 A | 0,1 A | 0,1 A | |
| Schutzklasse: | - | III | III | III | III | |
| Technologie: | Reed | Reed | Reed | Reed | Reed | |
| Verschmutzungsgrad: | - | 3 | 3 | 3 | 3 | |
| Vorwiderstand: | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | 22 Ohm | |
| gesicherter Ausschaltabstand (Sar): | - | 19 mm | 19 mm | 22 mm | 15 mm | |
| gesicherter Schaltabstand (Sao): | - | 7 mm | 7 mm | 4 mm | 7 mm | |
|
Sicherheitstechnische Kennwerte
|
||||||
| B10d nach EN ISO 13849-1: | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | |
| Bauart nach EN ISO 14119: | 4 | 4 | 4 | 4 | 4 | |
| Codierung nach EN ISO 14119: | gering | gering | gering | gering | gering | |
| Gebrauchsdauer in Jahren: | - | 20 a | 20 a | 20 a | 20 a | |
| Struktur nach EN ISO 13849-1: | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | |
|
Mechanische Daten
|
||||||
| Abmessungen: | 50x25x10 | 25 x 50 x 10 mm | 50 x 25 x 10 mm | 50 x 25 x 10 mm | 50 x 25 x 10 mm | |
| Gehäusebauform: | rechteckig | rechteckig | rechteckig | rechteckig | rechteckig | |
| Rastung vorhanden: | ||||||
| nicht bündig einbaubar: | ||||||
|
Materialinformationen
|
||||||
| Gehäusefarbe: | schwarz | schwarz | schwarz | schwarz | schwarz | |
| Gehäusematerial: | PBT | PBT | PBT | PBT | PBT | |
| Kabelmaterial: | - | PVC | - | PVC | - | |
|
Umgebungsbedingungen
|
||||||
| Betriebstemperatur max.: | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Kabel Temperaturbereich bewegt max.: | 70 °C | 70 °C | - | 105 °C | 70 °C | |
| Kabel Temperaturbereich bewegt min.: | 5 °C | 5 °C | - | -10 °C | 5 °C | |
| Kabel Temperaturbereich fest verlegt max.: | 70 °C | 70 °C | - | 105 °C | 70 °C | |
| Kabel Temperaturbereich fest verlegt min.: | 25 °C | 25 °C | - | -30 °C | 25 °C | |
| Lagertemperatur max.: | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C | |
| Lagertemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Schockfestigkeit (Norm): | - | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | |
| Schutzart: | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | |
| Schutzart Stecker: | IP67 DIN EN 60529 | - | IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) | - | IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt) | |
| Vibrationsfestigkeit (Norm): | 10 - 55 Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | |
|
Montage
|
||||||
| Befestigungsart: | geschraubt von oben | geschraubt | geschraubt | geschraubt | geschraubt | |
| Einbaulage: | beliebig | beliebig | beliebig | beliebig | beliebig | |
| Masse: | 47 g | 47 g | 22 g | - | 47 g | |
|
Anschluss
|
||||||
| Kabelfarbe: | grau | grau | - | - | grau | |
| Kabellänge: | - | 1 m | - | 1 m | - | |
| Kabeltyp: | LIYY 3x0,25 | LIYY 4x0,25 | - | - | LIYY 4x0,25 | |
| Litzenanzahl: | 3 | 4 | - | 6 | - | |
| Litzenquerschnitt: | 0,25 mm^2 | 0,25 mm^2 | - | 0,14 mm^2 | - | |
| Steckertyp: | M8x1 - 3 polig | - | M8x1 - 4 polig | - | M8x1 - 4 polig | |
|
Zulassungen
|
||||||
| CE Kennzeichnung: | ||||||
| Zulassung nach: | ETL | ETL | ETL | - | ETL | |
|
Betriebsdaten
|
||||||
| Mögliche Betätiger: | 30427532 / 30427502 | 30427532 | 30427532 | 30427532 | 30427532 |
114262A01
84,03 €
Elektrische Daten
Ansteuerung:
siehe technische Zeichnung
Kontaktart:
S/S
LED-Anzeige:
-
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
-
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,1 A
Schutzklasse:
-
Technologie:
Reed
Verschmutzungsgrad:
-
Vorwiderstand:
22 Ohm
gesicherter Ausschaltabstand (Sar):
-
gesicherter Schaltabstand (Sao):
-
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
-
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
50x25x10
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
schwarz
Gehäusematerial:
PBT
Kabelmaterial:
-
Umgebungsbedingungen
Betriebstemperatur max.:
75 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
70 °C
Kabel Temperaturbereich bewegt min.:
5 °C
Kabel Temperaturbereich fest verlegt max.:
70 °C
Kabel Temperaturbereich fest verlegt min.:
25 °C
Lagertemperatur max.:
75 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
-
Schutzart:
IP67 DIN EN 60529
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55 Hz
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
beliebig
Masse:
47 g
Anschluss
Kabelfarbe:
grau
Kabellänge:
-
Kabeltyp:
LIYY 3x0,25
Litzenanzahl:
3
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M8x1 - 3 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
ETL
Betriebsdaten
Mögliche Betätiger:
30427532 / 30427502
114270
78,69 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/Ö
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,1 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
22 Ohm
gesicherter Ausschaltabstand (Sar):
19 mm
gesicherter Schaltabstand (Sao):
7 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
25 x 50 x 10 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
schwarz
Gehäusematerial:
PBT
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
75 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
70 °C
Kabel Temperaturbereich bewegt min.:
5 °C
Kabel Temperaturbereich fest verlegt max.:
70 °C
Kabel Temperaturbereich fest verlegt min.:
25 °C
Lagertemperatur max.:
75 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529
Schutzart Stecker:
-
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Einbaulage:
beliebig
Masse:
47 g
Anschluss
Kabelfarbe:
grau
Kabellänge:
1 m
Kabeltyp:
LIYY 4x0,25
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
-
Zulassungen
CE Kennzeichnung:
Zulassung nach:
ETL
Betriebsdaten
Mögliche Betätiger:
30427532
114270A0D
79,35 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/Ö
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,1 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
22 Ohm
gesicherter Ausschaltabstand (Sar):
19 mm
gesicherter Schaltabstand (Sao):
7 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
50 x 25 x 10 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
schwarz
Gehäusematerial:
PBT
Kabelmaterial:
-
Umgebungsbedingungen
Betriebstemperatur max.:
75 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
-
Kabel Temperaturbereich bewegt min.:
-
Kabel Temperaturbereich fest verlegt max.:
-
Kabel Temperaturbereich fest verlegt min.:
-
Lagertemperatur max.:
75 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529
Schutzart Stecker:
IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)
IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Einbaulage:
beliebig
Masse:
22 g
Anschluss
Kabelfarbe:
-
Kabellänge:
-
Kabeltyp:
-
Litzenanzahl:
-
Litzenquerschnitt:
-
Steckertyp:
M8x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
ETL
Betriebsdaten
Mögliche Betätiger:
30427532
114570
84,87 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/Ö/S (Kontrollkontakt)
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,1 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
22 Ohm
gesicherter Ausschaltabstand (Sar):
22 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
50 x 25 x 10 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
schwarz
Gehäusematerial:
PBT
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
75 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
105 °C
Kabel Temperaturbereich bewegt min.:
-10 °C
Kabel Temperaturbereich fest verlegt max.:
105 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
75 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529
Schutzart Stecker:
-
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Einbaulage:
beliebig
Masse:
-
Anschluss
Kabelfarbe:
-
Kabellänge:
1 m
Kabeltyp:
-
Litzenanzahl:
6
Litzenquerschnitt:
0,14 mm^2
Steckertyp:
-
Zulassungen
CE Kennzeichnung:
Zulassung nach:
-
Betriebsdaten
Mögliche Betätiger:
30427532
114V62A0D
79,35 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,1 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
22 Ohm
gesicherter Ausschaltabstand (Sar):
15 mm
gesicherter Schaltabstand (Sao):
7 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
50 x 25 x 10 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
schwarz
Gehäusematerial:
PBT
Kabelmaterial:
-
Umgebungsbedingungen
Betriebstemperatur max.:
75 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
70 °C
Kabel Temperaturbereich bewegt min.:
5 °C
Kabel Temperaturbereich fest verlegt max.:
70 °C
Kabel Temperaturbereich fest verlegt min.:
25 °C
Lagertemperatur max.:
75 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529
Schutzart Stecker:
IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)
IP67 DIN EN 60529 (geschraubt) - IP65 DIN EN 60529 (gesteckt)
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Einbaulage:
beliebig
Masse:
47 g
Anschluss
Kabelfarbe:
grau
Kabellänge:
-
Kabeltyp:
LIYY 4x0,25
Litzenanzahl:
-
Litzenquerschnitt:
-
Steckertyp:
M8x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
ETL
Betriebsdaten
Mögliche Betätiger:
30427532
Dokumente und Downloads
Gebrauchsanleitung
Datenblätter
Verwandte Produkte
Sicherheitssensor - 114570-10 - magnetisch betätigt - Öffner/Schließer/ Kontr. Kont., 10m Kabel
123,06 €*
Artikelnummer: 114570-10
Versandfertig in 60 Werktagen, Lieferzeit 1-3 Tage (0 Stück)
