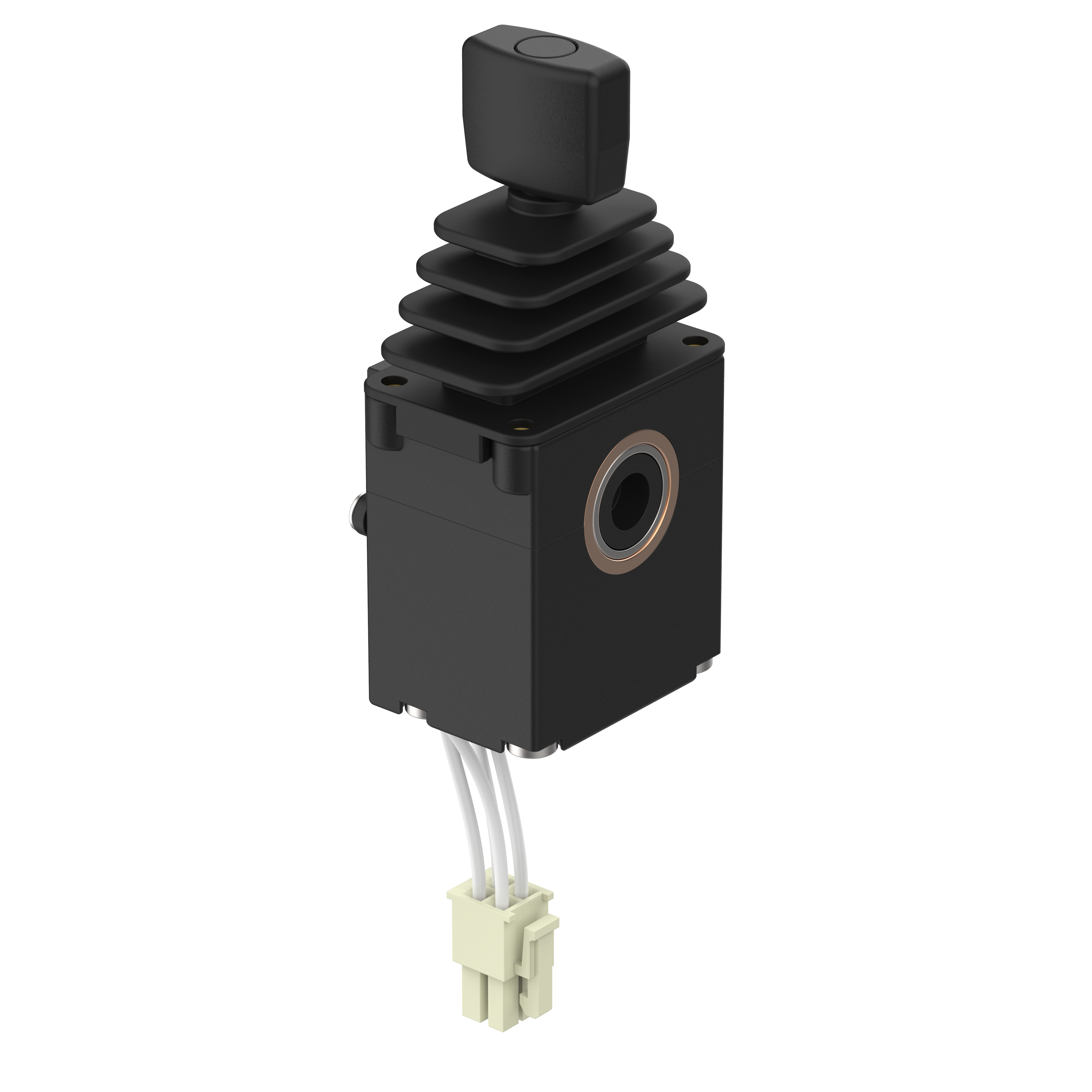

Joystick dig.3SP tast. 20°
Joystick dig.3SP tast. 20°
  • Produktdetails
  • Technische Daten

Joystick dig.3SP tast. 20°

pro Stück 167,03 €

Preise exkl. MwSt. zzgl. Versandkosten

verfügbar (12 Stk.), Lieferzeit 1-3 Tage

Stückzahl Preis
ab 10 Stk. 150,33 € - 10 %
ab 25 Stk. 133,62 € - 20 %

Variante auswählen:

Angebot erstellen

verfügbar (12 Stk.), Lieferzeit 1-3 Tage

Produktinformationen
Ursprungsland D
Artikelgewicht 0.1212 kg
Zolltarifnummer 85371098
Der einachsige J3 Hall-Effekt-Joystick ist aufgrund seiner kompakten Bauweise für den Einsatz in Bedienpanels und Armrests in Flurförder- und Kommunalfahrzeugen wie auch in Land- und Baumaschinen geeignet.
Produktmerkmale
  • Vier Betätigungsarten: tastend, rastend, mit Reibbremse oder Mittelstellungsverriegelung
  • Hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall- bzw. Reed-Technologie
  • Verschiedene Ausgangssignale möglich: Analog, redundant, CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang
  • Verschiedene Griffvarianten mit bis zu einem Taster erhältlich
  • Hohe Schutzart der Elektronik von IP67 für raue Bedingungen
  • Betätigungswinkel ±20° oder ±25°
Downloads "Joystick dig.3SP tast. 20° "
Technische Daten
J3A1AA0A
192,18 €
J3A1AA0S01
208,38 €
J3A1AC0A
159,22 €
J3A6AA0A
157,22 €
J3A7AA0A
192,18 €
J3D8AA0A
167,03 €
Elektrische Daten
Ausgangssignal: analog analog analog analog analog -
Ausgangssignal Mittelstellung/Nulllage: 12 mA 12 mA 12 mA - - -
Ausgangssignal Mittelstellung/Nulllage: - - - 2,5 V DC 2,5 V DC -
Ausgangssignal max.: 20 mA 20 mA 20 mA - - -
Ausgangssignal max.: - - - 4,5 V DC 4,5 V DC -
Ausgangssignal min.: 4 mA 4 mA 4 mA - - -
Ausgangssignal min.: - - - 0,5 V DC 0,5 V DC -
Ausgänge (Anzahl, type): 1 1 - 1 1 3
Betriebsspannung max.: 30 V DC 30 V DC 30 V DC 5,5 V DC 30 V DC -
Betriebsspannung min.: 10 V DC 10 V DC 10 V DC 4,5 V DC 10 V DC -
EMV-Emission (Norm): DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 -
EMV-Immunität (Norm): DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 -
Kontaktart: - - - - - Schließer
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.: 250 Ohm 250 Ohm 250 Ohm - - -
Lastwiderstand bei 30V max.: 1250 Ohm 1250 Ohm 1250 Ohm - - -
Lastwiderstand min.: - - - 20000 Ohm 20000 Ohm -
Schaltleistung max.: - - - - - 10 VA
Schaltleistung max.: - - - - - 10 W
Schaltspannung max.: - - - - - 48 V DC
Schaltstrom max.: - - - - - 0,3 A
Stromaufnahme: bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA max. 15 mA bei 12 V max. 15 mA -
Technologie: Hall Hall Hall Hall Hall Reed
Verpolungsschutz:
Mechanische Daten
Betätigungsart: einachsig einachsig einachsig einachsig einachsig einachsig
Betätigungswinkel: ± 20 ° ± 20 ° ± 25 ° ± 20 ° ± 20 ° ± 20 °
Lebensdauer mechanisch (Zyklen): 2000000 2000000 2000000 2000000 2000000 2000000
max. Hebelbelastung bei gegebener Hebellänge: X- und Y-Achse 50mm/150 N X- und Y-Achse 50mm/150 N X- und Y-Achse 50mm/150 N X- und Y-Achse 50mm/150 N X- und Y-Achse 50mm/150 N X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial: CR 45 CR 45 CR 45 CR 45 CR 45 CR 45
Gehäusematerial: PBT PBT PBT PBT PBT PBT
Schaftmaterial: PBT PBT PBT PBT PBT PBT
Umgebungsbedingungen
Betriebstemperatur max.: 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C
Betriebstemperatur min.: -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C
Lagertemperatur max.: 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C
Lagertemperatur min.: -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C
Schutzart Elektronik: IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Montage
Befestigungsart: geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben
Einbaulage: von unten von unten von unten von unten von unten von unten
Anschluss
Kabellänge: 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m
Steckertyp: Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr.
J3A1AA0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A1AA0S01
312,57 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A1AC0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 25 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A6AA0A
195,38 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A7AA0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3D8AA0A
0,00 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
3
Betriebsspannung max.:
-
Betriebsspannung min.:
-
EMV-Emission (Norm):
-
EMV-Immunität (Norm):
-
Kontaktart:
Schließer
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
-
Schaltleistung max.:
10 VA
Schaltleistung max.:
10 W
Schaltspannung max.:
48 V DC
Schaltstrom max.:
0,3 A
Stromaufnahme:
-
Technologie:
Reed
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.

Dokumente und Downloads

Gebrauchsanleitung
Gebrauchsanleitung
5.5 MB
download
Datenblätter
158 KB
download
megaphone-light Ihre Meinung zählt

Wir verwenden Cookies

Unsere Website verwendet Cookies, die uns helfen, unsere Website zu verbessern, den bestmöglichen Service zu bieten und ein optimales Kundenerlebnis zu ermöglichen. können Sie Ihre Einstellungen verwalten. Indem Sie auf "Akzeptieren" klicken, erklären Sie sich damit einverstanden, dass Ihre Cookies für diesen Zweck verwendet werden. Weitere Informationen dazu finden Sie in unserer Datenschutzerklärung sowie im Impressum. Sollten Sie hiermit nicht einverstanden sein, können Sie die Verwendung von Cookies hier ablehnen.
