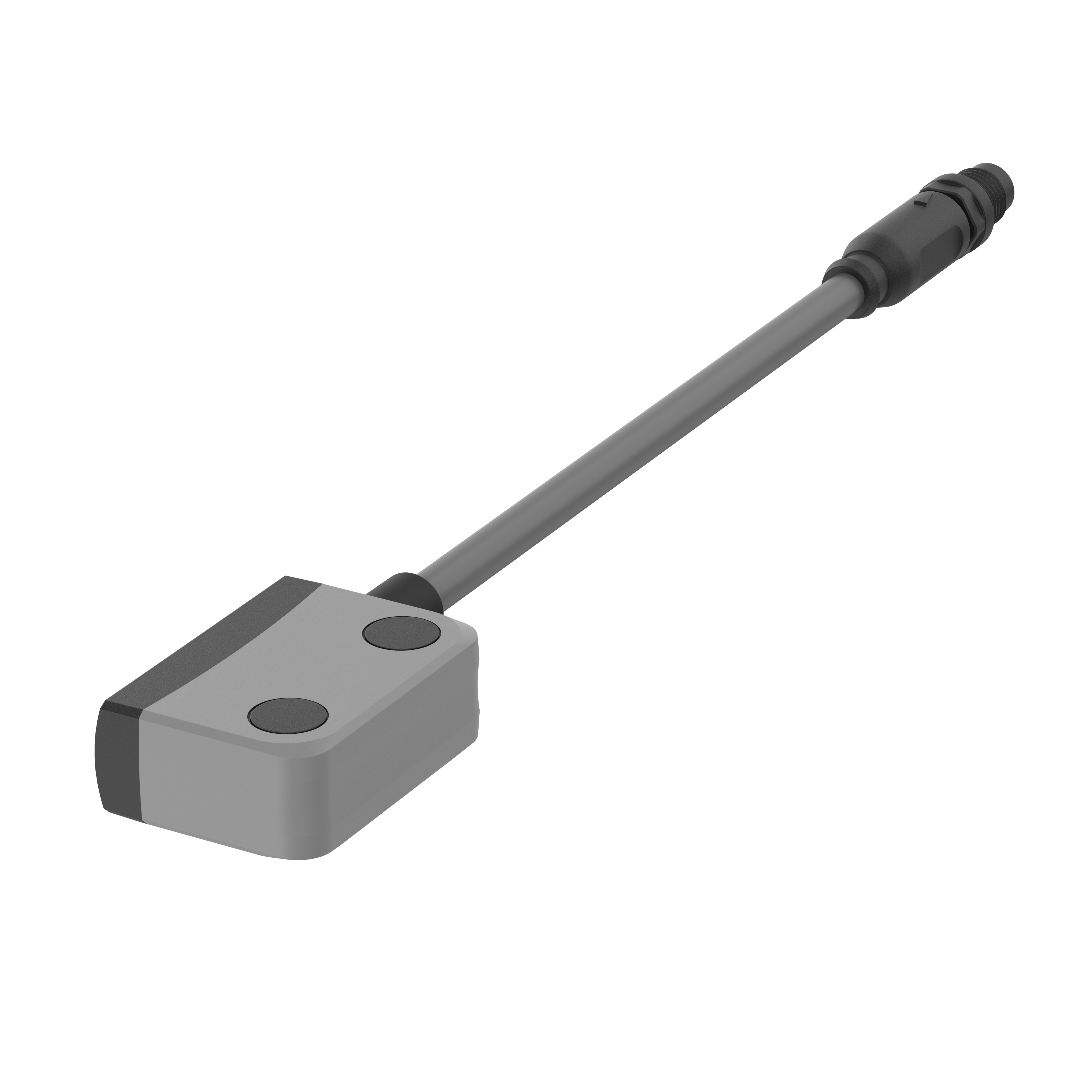

Sicherheitssensor eloProtect M - 153MSK00B1A - magnetisch betätigt - Schließer/Schließer, Pigtail M8
Artikelnummer:
Art. -Nr.
153MSK00B1A
pro Stück 102,48 €
verfügbar (9 Stk.), Lieferzeit 1-3 Tage
| Stückzahl | Preis |
|---|---|
| ab 25 Stk. | 92,23 € - 10 % |
| ab 50 Stk. | 81,98 € - 20 % |
| ab 100 Stk. | 71,74 € - 30 % |
Produktinformationen
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.02 kg |
| Zolltarifnummer | 85365019 |
Perfekte Überwachung und schnellste Reaktion. Störung? Wird umgehend registriert!
elobau bietet ein umfassendes Sortiment von magnetischen und elektronischen Sicherheitssensoren, die der Überwachung von beweglich trennenden Schutzeinrichtungen dienen.
Schutztüren, Hauben oder Abdeckungen können mit der berührungslosen und damit verschleißfreien Sensorik sicher überwacht werden. Anforderungen an Robustheit, Dichtigkeit und geringe Baugröße werden ausnahmslos erfüllt. Speziell für die Schutztürüberwachung an Nahrungsmittelmaschinen hat elobau Sicherheitssensoren in Edelstahl entwickelt, welche sich aufgrund ihrer Reinigungsmittel- und Temperaturbeständigkeit hervorragend für den Einsatz in Hygiene- und Nassbereichen eignen.
Produktmerkmale
-
Kubische und zylindrische Ausführungen
-
Metall- und Kunststoff-Ausführungen
-
Ausführungen für erhöhten Temperaturbereich
-
Varianten/Ausführungen für erhöhten Schaltabstand
-
Mit ETL-/CSA-Zulassung verfügbar
-
Schutzart bis IP69K
-
Verdecketer Einbau möglich
Downloads "Sicherheitssensor eloProtect M - 153MSK00B1A - magnetisch betätigt - Schließer/Schließer, Pigtail M8"
Technische Daten
|
153MSK00B1A
102,48 €
|
153MSK00H1A
102,48 €
|
153MSK00H1B
115,50 €
|
153MSK00H1G
102,48 €
|
153MSK00H1H
115,50 €
|
153MSK00K1A
86,46 €
|
153MSK00K1C
92,58 €
|
153MSK00K1D
105,66 €
|
||
|
Elektrische Daten
|
|||||||||
| Ansteuerung: | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | stirnseitig | |
|---|---|---|---|---|---|---|---|---|---|
| Kontaktart: | S/S | S/S | S/S | S/Ö | S/Ö | S/S | S/S/S (Kontrollkontakt) | S/S/S (Kontrollkontakt) | |
| LED-Anzeige: | Nein | Nein | 1-farbig | Nein | 1-farbig | Nein | Nein | 1-farbig | |
| Mindestschaltabstand (S0 min): | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | |
| Schaltfrequenz: | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | 5 Hz | |
| Schaltleistung max.: | 3 W | 3 W | 3 W | 3 W | 3 W | 3 W | 3 W | 3 W | |
| Schaltprinzip: | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | magnetisch | |
| Schaltspannung max.: | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | 28,8 V DC | |
| Schaltspannung min.: | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | 19,2 V DC | |
| Schaltstrom max.: | 0,2 A | 0,2 A | 0,2 A | 0,2 A | 0,2 A | 0,2 A | 0,2 A | 0,2 A | |
| Schaltstrom max. mit LED: | - | - | 0,01 A | - | 0,01 A | - | - | 0,01 A | |
| Schutzklasse: | III | III | III | III | III | III | III | III | |
| Technologie: | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | |
| Verschmutzungsgrad: | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Vorwiderstand: | 10 Ohm | 10 Ohm | 10 Ohm | 10 Ohm | 10 Ohm | 10 Ohm | 10 Ohm | 10 Ohm | |
| gesicherter Ausschaltabstand (Sar): | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm | |
| gesicherter Schaltabstand (Sao): | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | |
|
Sicherheitstechnische Kennwerte
|
|||||||||
| B10d nach EN ISO 13849-1: | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | 20000000 | |
| Bauart nach EN ISO 14119: | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Codierung nach EN ISO 14119: | gering | gering | gering | gering | gering | gering | gering | gering | |
| Gebrauchsdauer in Jahren: | 20 a | 20 a | 20 a | 20 a | 20 a | 20 a | 20 a | 20 a | |
| Struktur nach EN ISO 13849-1: | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | Zweikanalig | |
|
Mechanische Daten
|
|||||||||
| Abmessungen: | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | 26 x 36 x 13 mm | |
| Gehäusebauform: | rechteckig | rechteckig | rechteckig | rechteckig | rechteckig | rechteckig | rechteckig | rechteckig | |
| Rastung vorhanden: | |||||||||
| nicht bündig einbaubar: | |||||||||
|
Materialinformationen
|
|||||||||
| Gehäusefarbe: | grau, schwarz | grau, schwarz | grau, schwarz | grau, schwarz | grau, schwarz | grau, schwarz | grau, schwarz | grau, schwarz | |
| Gehäusematerial: | PBT, PC | PBT, PC | PBT, PC | PBT, PC | PBT, PC | PBT, PC | PBT, PC | PBT, PC | |
| Kabelmaterial: | PVC | PVC | PVC | PVC | PVC | PVC | PVC | PVC | |
|
Umgebungsbedingungen
|
|||||||||
| Betriebstemperatur max.: | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Kabel Temperaturbereich bewegt max.: | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | |
| Kabel Temperaturbereich bewegt min.: | -5 °C | -5 °C | -5 °C | -5 °C | -5 °C | -5 °C | -5 °C | -5 °C | |
| Kabel Temperaturbereich fest verlegt max.: | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | |
| Kabel Temperaturbereich fest verlegt min.: | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | |
| Lagertemperatur max.: | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | 80 °C | |
| Lagertemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Schockfestigkeit (Norm): | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | 30g / 11ms | |
| Schutzart: | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | IP67 DIN EN 60529 - IP6K9K ISO 20653 | |
| Schutzart Stecker: | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | - | - | - | |
| Vibrationsfestigkeit (Norm): | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | 10 - 55Hz | |
|
Montage
|
|||||||||
| Befestigungsart: | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | |
|
Anschluss
|
|||||||||
| Kabellänge: | 0,15 m | 0,15 m | 0,15 m | 0,15 m | 0,15 m | 1 m | 1 m | 1 m | |
| Litzenanzahl: | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | |
| Litzenquerschnitt: | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | 0,25 mm^2 | |
| Steckertyp: | M8x1 - 4 polig | M12x1 - 4 polig | M12x1 - 4 polig | M12x1 - 4 polig | M12x1 - 4 polig | - | - | - | |
|
Zulassungen
|
|||||||||
| CE Kennzeichnung: | |||||||||
| Zulassung nach: | UL | UL | UL | UL | UL | UL | UL | UL | |
|
Betriebsdaten
|
|||||||||
| Mögliche Betätiger: | 153MBK001 | 153MBK001 | 153MBK001 | 153MBK001 | 153MBK001 | 153MBK001 | 153MBK001 | 153MBK001 |
153MSK00B1A
102,48 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
-
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
0,15 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M8x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00H1A
102,48 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
-
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
0,15 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M12x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00H1B
115,50 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S
LED-Anzeige:
1-farbig
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
0,01 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
0,15 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M12x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00H1G
102,48 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/Ö
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
-
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
0,15 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M12x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00H1H
115,50 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/Ö
LED-Anzeige:
1-farbig
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
0,01 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
IP67 DIN EN 60529
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
0,15 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M12x1 - 4 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00K1A
86,46 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
-
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
-
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
1 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
-
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00K1C
92,58 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S/S (Kontrollkontakt)
LED-Anzeige:
Nein
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
-
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
-
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
1 m
Litzenanzahl:
6
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
-
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
153MSK00K1D
105,66 €
Elektrische Daten
Ansteuerung:
stirnseitig
Kontaktart:
S/S/S (Kontrollkontakt)
LED-Anzeige:
1-farbig
Mindestschaltabstand (S0 min):
0,5 mm
Schaltfrequenz:
5 Hz
Schaltleistung max.:
3 W
Schaltprinzip:
magnetisch
Schaltspannung max.:
28,8 V DC
Schaltspannung min.:
19,2 V DC
Schaltstrom max.:
0,2 A
Schaltstrom max. mit LED:
0,01 A
Schutzklasse:
III
Technologie:
Reed
Verschmutzungsgrad:
3
Vorwiderstand:
10 Ohm
gesicherter Ausschaltabstand (Sar):
10 mm
gesicherter Schaltabstand (Sao):
4 mm
Sicherheitstechnische Kennwerte
B10d nach EN ISO 13849-1:
20000000
Bauart nach EN ISO 14119:
4
Codierung nach EN ISO 14119:
gering
Gebrauchsdauer in Jahren:
20 a
Struktur nach EN ISO 13849-1:
Zweikanalig
Mechanische Daten
Abmessungen:
26 x 36 x 13 mm
Gehäusebauform:
rechteckig
Rastung vorhanden:
nicht bündig einbaubar:
Materialinformationen
Gehäusefarbe:
grau, schwarz
Gehäusematerial:
PBT, PC
Kabelmaterial:
PVC
Umgebungsbedingungen
Betriebstemperatur max.:
80 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich bewegt max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Lagertemperatur max.:
80 °C
Lagertemperatur min.:
-25 °C
Schockfestigkeit (Norm):
30g / 11ms
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Schutzart Stecker:
-
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
1 m
Litzenanzahl:
6
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
-
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK001
Dokumente und Downloads
Gebrauchsanleitung
Datenblätter
