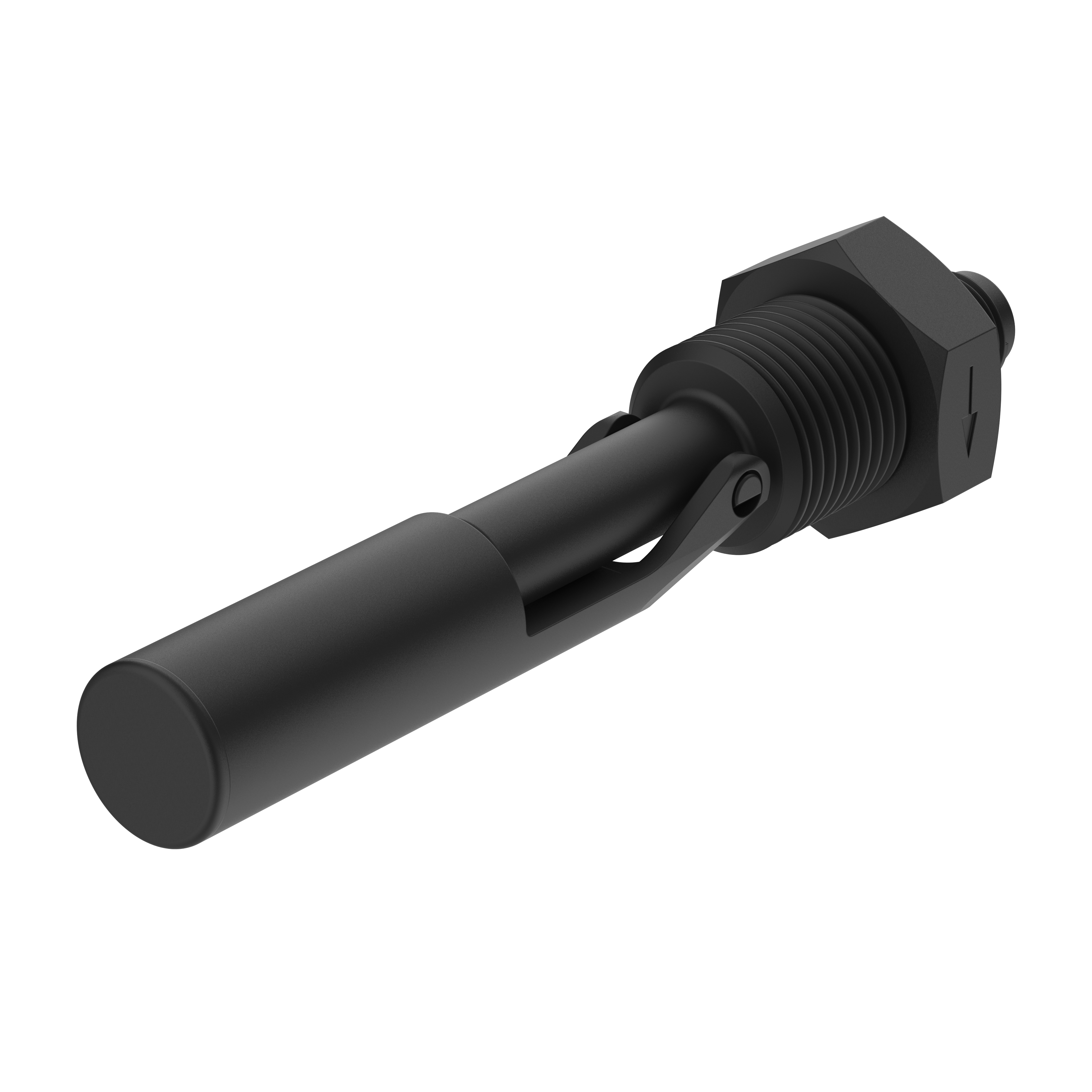

Klappschwimmerschalter - 207KS14N09 - Schließer/Öffner, 250V, PA12, Stecker M12
Artikelnummer:
Art. -Nr.
207KS14N09
pro Stück 66,60 €
verfügbar (34 Stk.), Lieferzeit 1-3 Tage
| Stückzahl | Preis |
|---|---|
| ab 25 Stk. | 59,94 € - 10 % |
| ab 50 Stk. | 53,28 € - 20 % |
| ab 100 Stk. | 46,62 € - 30 % |
Produktinformationen
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.034 kg |
| Zolltarifnummer | 85365080 |
Ein im Schwimmerkörper befindlicher Magnet bewegt sich durch das Ansteigen des Mediums. Dieser Magnet bewirkt bei Erreichen eines vorgegebenen Schaltpunktes die Betätigung des Reedkontakts. Klappschwimmerschalter arbeiten berührungslos, verschleißfrei und ohne Energie durch den Einsatz von Reedkontakten. Zudem überzeugen sie durch einfache Montage und sind wartungsfrei, d.h. Inbetriebnahme und Betriebskosten sind minimal.
Produktmerkmale
-
Hohe Lebensdauer durch verschleißfreie Reedkontakt-Technologie
-
Drei verschiedene Bauformen für unterschiedliche Anforderungen und Anwendungen
-
Mehrere Materialien für den Einsatz in nahezu allen Flüssigkeiten
-
Seitlicher sowie platzsparender Einbau
-
Schließer/Öffner wählbar sowie Wechsler
-
Reedkontakte mit hoher Schaltleistung
-
Verschiedene Prozessanschlüsse bieten Flexibilität
-
Wahl zwischen Kabelabgang, Pigtail oder M12-Stecker
Downloads "Klappschwimmerschalter - 207KS14N09 - Schließer/Öffner, 250V, PA12, Stecker M12"
Technische Daten
|
207KS12D
41,19 €
|
207KS12N
29,82 €
|
207KS14D
49,68 €
|
207KS14M
62,19 €
|
207KS14N05
66,60 €
|
207KS14N09
66,60 €
|
207KS22D
56,25 €
|
207KS22D01
65,46 €
|
207KS22N
38,37 €
|
207KS24N
53,40 €
|
||
|
Elektrische Daten
|
|||||||||||
| Ausgangssignal: | digital | digital | digital | digital | digital | digital | digital | digital | digital | digital | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kontaktart: | 1A oder 1B | 1A oder 1B | 1A oder 1B | 1A oder 1B | 1A oder 1B | 1A oder 1B | 1C | ? | 1C | 1C | |
| Schaltleistung max.: | 50 W | 50 W | 50 W | 50 W | 50 W | 50 W | 3 W | 3 W | 3 W | 3 W | |
| Schaltspannung max.: | 250 V DC | 250 V DC | 250 V DC | 250 V DC | 250 V DC | 250 V DC | 48 V DC | 48 V DC | 48 V DC | 48 V DC | |
| Schaltspannung max.: | 250 V AC | 250 V AC | 250 V AC | 250 V AC | 250 V AC | 250 V AC | 48 V AC | 48 V AC | 48 V AC | 48 V AC | |
| Schaltstrom max.: | 1 A | 1 A | 1 A | 1 A | 1 A | 1 A | 0,25 A | 0,25 A | 0,25 A | 0,25 A | |
| Technologie: | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | Reed | |
|
Mechanische Daten
|
|||||||||||
| Ausführung: | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | Mechanisches Gelenk | |
| Schwimmerdurchmesser: | 17 mm | 17 mm | 17 mm | 17 mm | 17 mm | - | 17 mm | - | 17 mm | 17 mm | |
|
Materialinformationen
|
|||||||||||
| Gehäusematerial: | PP | PP | PA12 | PA12 | PA12 | PA | PP | PP | PP | PA12 | |
| Kabelmaterial: | PVC | PVC | PVC | PVC | - | - | PVC | PUR | PVC | PVC | |
| Schwimmermaterial: | PP | PP | PA12 | PA12 | PA12 | PA | PP | PP | PP | PA12 | |
|
Umgebungsbedingungen
|
|||||||||||
| Betriebstemperatur max.: | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | 105 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Druckfestigkeit: | 3 bar | 3 bar | 3 bar | 3 bar | 3 bar | - | 3 bar | - | 3 bar | 3 bar | |
| Schutzart außerhalb Behälter: | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | |
| Schutzart innerhalb Behälter: | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | IP68 DIN EN 60529 | |
|
Montage
|
|||||||||||
| Befestigungsart: | Dichtmanschette | Gewinde | Dichtmanschette | Gewinde | Gewinde | geschraubt | Dichtmanschette | Dichtmanschette | Gewinde | Gewinde | |
| Einbauöffnung: | D22-23 | G 1/2 - 14NPT | D22-23 | G 1/2 - 14NPT | G 1/2 - 14NPT | - | D22-23 | - | G 1/2 - 14NPT | G 1/2 - 14NPT | |
| Gewinde: | - | G 1/2 - 14NPT | - | G 1/2 - 14NPT | G 1/2 - 14NPT | G 1/2 - 14NPT | - | M16x2 | G 1/2 - 14NPT | G 1/2 - 14NPT | |
|
Anschluss
|
|||||||||||
| Kabellänge: | 1 m | 1 m | 1 m | 1 m | - | - | 1 m | 5 m | 1 m | 1 m | |
| Steckertyp: | - | - | - | - | M12 | M12x1 | - | - | - | - |
207KS12D
41,19 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PVC
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Dichtmanschette
Einbauöffnung:
D22-23
Gewinde:
-
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS12N
29,82 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PVC
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
G 1/2 - 14NPT
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS14D
49,68 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PA12
Kabelmaterial:
PVC
Schwimmermaterial:
PA12
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Dichtmanschette
Einbauöffnung:
D22-23
Gewinde:
-
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS14M
62,19 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PA12
Kabelmaterial:
PVC
Schwimmermaterial:
PA12
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
G 1/2 - 14NPT
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS14N05
66,60 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PA12
Kabelmaterial:
-
Schwimmermaterial:
PA12
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
G 1/2 - 14NPT
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
-
Steckertyp:
M12
207KS14N09
66,60 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1A oder 1B
Schaltleistung max.:
50 W
Schaltspannung max.:
250 V DC
Schaltspannung max.:
250 V AC
Schaltstrom max.:
1 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
-
Materialinformationen
Gehäusematerial:
PA
Kabelmaterial:
-
Schwimmermaterial:
PA
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
-
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
geschraubt
Einbauöffnung:
-
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
-
Steckertyp:
M12x1
207KS22D
56,25 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1C
Schaltleistung max.:
3 W
Schaltspannung max.:
48 V DC
Schaltspannung max.:
48 V AC
Schaltstrom max.:
0,25 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PVC
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Dichtmanschette
Einbauöffnung:
D22-23
Gewinde:
-
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS22D01
65,46 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
?
Schaltleistung max.:
3 W
Schaltspannung max.:
48 V DC
Schaltspannung max.:
48 V AC
Schaltstrom max.:
0,25 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
-
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PUR
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
-
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Dichtmanschette
Einbauöffnung:
-
Gewinde:
M16x2
Anschluss
Kabellänge:
5 m
Steckertyp:
-
207KS22N
38,37 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1C
Schaltleistung max.:
3 W
Schaltspannung max.:
48 V DC
Schaltspannung max.:
48 V AC
Schaltstrom max.:
0,25 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PVC
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
G 1/2 - 14NPT
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
1 m
Steckertyp:
-
207KS24N
53,40 €
Elektrische Daten
Ausgangssignal:
digital
Kontaktart:
1C
Schaltleistung max.:
3 W
Schaltspannung max.:
48 V DC
Schaltspannung max.:
48 V AC
Schaltstrom max.:
0,25 A
Technologie:
Reed
Mechanische Daten
Ausführung:
Mechanisches Gelenk
Schwimmerdurchmesser:
17 mm
Materialinformationen
Gehäusematerial:
PA12
Kabelmaterial:
PVC
Schwimmermaterial:
PA12
Umgebungsbedingungen
Betriebstemperatur max.:
105 °C
Betriebstemperatur min.:
-25 °C
Druckfestigkeit:
3 bar
Schutzart außerhalb Behälter:
IP67 DIN EN 60529
Schutzart innerhalb Behälter:
IP68 DIN EN 60529
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
G 1/2 - 14NPT
Gewinde:
G 1/2 - 14NPT
Anschluss
Kabellänge:
1 m
Steckertyp:
-
Dokumente und Downloads
Gebrauchsanleitung
Datenblätter
