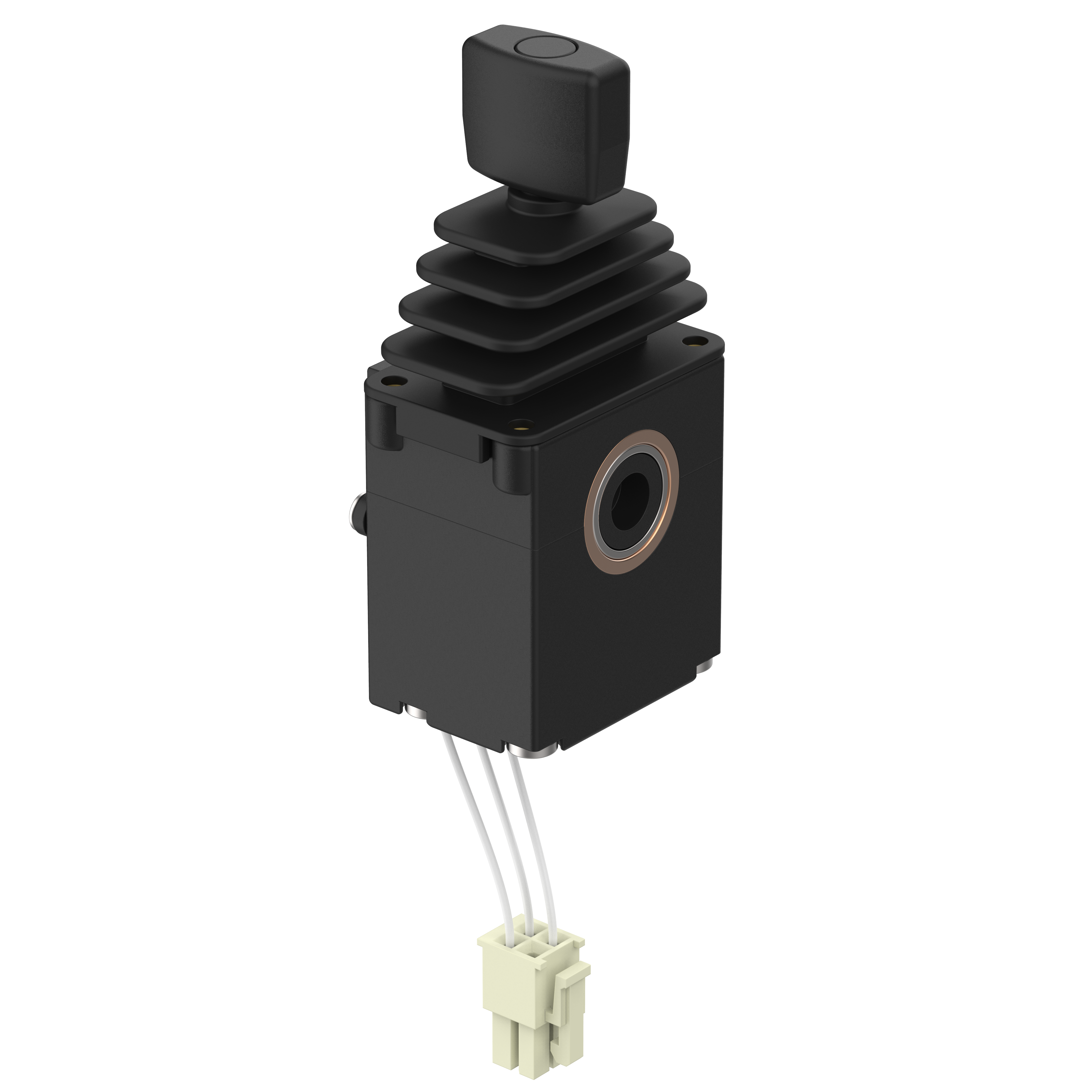

Joystick Analog rast. 20° 0,5-4,5V/DC
Artikelnummer:
Art. -Nr.
J3A7AB0A
pro Stück 192,18 €
verfügbar (6 Stk.), Lieferzeit 1-3 Tage
| Stückzahl | Preis |
|---|---|
| ab 6 Stk. | 182,57 € - 5 % |
| ab 12 Stk. | 168,88 € - 12 % |
| ab 24 Stk. | 151,99 € - 21 % |
| ab 48 Stk. | 136,79 € - 29 % |
| ab 96 Stk. | 123,11 € - 36 % |
Produktinformationen
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.1 kg |
| Zolltarifnummer | 85371098 |
Produktmerkmale
-
Vier Betätigungsarten: tastend, rastend, mit Reibbremse oder Mittelstellungsverriegelung
-
Hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall- bzw. Reed-Technologie
-
Verschiedene Ausgangssignale möglich: Analog, redundant, CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang
-
Verschiedene Griffvarianten mit bis zu einem Taster erhältlich
-
Hohe Schutzart der Elektronik von IP67 für raue Bedingungen
-
Betätigungswinkel ±20° oder ±25°
Technische Daten
|
J3A1AA0S01
251,51 €
|
J3A1AC0A
192,18 €
|
J3A6AA0A
157,22 €
|
J3A7AA0A
192,18 €
|
J3A7AB0A
192,18 €
|
J3D8AA0A
134,40 €
|
||
|
Elektrische Daten
|
|||||||
| Ausgangssignal: | analog | analog | analog | analog | analog | - | |
|---|---|---|---|---|---|---|---|
| Ausgangssignal Mittelstellung/Nulllage: | 12 mA | 12 mA | - | - | - | - | |
| Ausgangssignal Mittelstellung/Nulllage: | - | - | 2,5 V DC | 2,5 V DC | 2,5 V DC | - | |
| Ausgangssignal max.: | 20 mA | 20 mA | - | - | - | - | |
| Ausgangssignal max.: | - | - | 4,5 V DC | 4,5 V DC | 4,5 V DC | - | |
| Ausgangssignal min.: | 4 mA | 4 mA | - | - | - | - | |
| Ausgangssignal min.: | - | - | 0,5 V DC | 0,5 V DC | 0,5 V DC | - | |
| Ausgänge (Anzahl, type): | 1 | - | 1 | 1 | 1 | 3 | |
| Betriebsspannung max.: | 30 V DC | 30 V DC | 5,5 V DC | 30 V DC | 30 V DC | - | |
| Betriebsspannung min.: | 10 V DC | 10 V DC | 4,5 V DC | 10 V DC | 10 V DC | - | |
| EMV-Emission (Norm): | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | - | |
| EMV-Immunität (Norm): | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | - | |
| Kontaktart: | - | - | - | - | - | Schließer | |
| Kurzschlussfestigkeit zu GND: | |||||||
| Kurzschlussfestigkeit zu Versorgung: | |||||||
| Lastwiderstand bei 10V max.: | 250 Ohm | 250 Ohm | - | - | - | - | |
| Lastwiderstand bei 30V max.: | 1250 Ohm | 1250 Ohm | - | - | - | - | |
| Lastwiderstand min.: | - | - | 20000 Ohm | 20000 Ohm | 20000 Ohm | - | |
| Schaltleistung max.: | - | - | - | - | - | 10 VA | |
| Schaltleistung max.: | - | - | - | - | - | 10 W | |
| Schaltspannung max.: | - | - | - | - | - | 36 V DC 48 V DC | |
| Schaltstrom max.: | - | - | - | - | - | 0,3 A | |
| Stromaufnahme: | bei 12 V max. 18 mA | bei 12 V max. 18 mA | max. 15 mA | bei 12 V max. 15 mA | bei 12 V max. 15 mA | - | |
| Technologie: | Hall | Hall | Hall | Hall | Hall | Reed | |
| Verpolungsschutz: | |||||||
|
Mechanische Daten
|
|||||||
| Betätigungsart: | einachsig | einachsig | einachsig | einachsig | einachsig | einachsig | |
| Betätigungswinkel: | ± 20 ° | ± 25 ° | ± 20 ° | ± 20 ° | ± 20 ° | ± 20 ° | |
| Lebensdauer mechanisch (Zyklen): | 2000000 | 2000000 | 2000000 | 2000000 | 2000000 | 2000000 | |
| max. Hebelbelastung bei gegebener Hebellänge: | X- und Y-Achse 50mm/150 N | X- und Y-Achse 50mm/150 N | X- und Y-Achse 50mm/150 N | X- und Y-Achse 50mm/150 N | X- und Y-Achse 50mm/150 N | X- und Y-Achse 50mm/150 N | |
|
Materialinformationen
|
|||||||
| Faltenbalgmaterial: | CR 45 | CR 45 | CR 45 | CR 45 | CR 45 | CR 45 | |
| Gehäusematerial: | PBT | PBT | PBT | PBT | PBT | PBT | |
| Schaftmaterial: | PBT | PBT | PBT | PBT | PBT | PBT | |
|
Umgebungsbedingungen
|
|||||||
| Betriebstemperatur max.: | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Lagertemperatur max.: | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | |
| Lagertemperatur min.: | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | |
| Schutzart Elektronik: | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | IP67 DIN EN 60529 | |
|
Montage
|
|||||||
| Befestigungsart: | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | |
| Einbaulage: | von unten | von unten | von unten | von unten | von unten | von unten | |
|
Anschluss
|
|||||||
| Kabellänge: | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | |
| Steckertyp: | Mini-Fit Jr. | Mini-Fit Jr. | Mini-Fit Jr. | Mini-Fit Jr. | Mini-Fit Jr. | Mini-Fit Jr. |
J3A1AA0S01
312,57 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A1AC0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 25 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A6AA0A
195,38 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A7AA0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3A7AB0A
238,83 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Ausgänge (Anzahl, type):
1
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J3D8AA0A
167,03 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Ausgangssignal min.:
-
Ausgänge (Anzahl, type):
3
Betriebsspannung max.:
-
Betriebsspannung min.:
-
EMV-Emission (Norm):
-
EMV-Immunität (Norm):
-
Kontaktart:
Schließer
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
-
Schaltleistung max.:
10 VA
Schaltleistung max.:
10 W
Schaltspannung max.:
36 V DC
48 V DC
Schaltstrom max.:
0,3 A
Stromaufnahme:
-
Technologie:
Reed
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
2000000
max. Hebelbelastung bei gegebener Hebellänge:
X- und Y-Achse 50mm/150 N
Materialinformationen
Faltenbalgmaterial:
CR 45
Gehäusematerial:
PBT
Schaftmaterial:
PBT
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
Dokumente und Downloads
Gebrauchsanleitung
Verwandte Produkte
Litzensatz - L2DD005A - 4 polig, 0,75mm² 5,0m, PVC, mit Molex Stecker
26,91 €*
Artikelnummer: L2DD005A
verfügbar (14 Stk.), Lieferzeit 1-3 Tage
