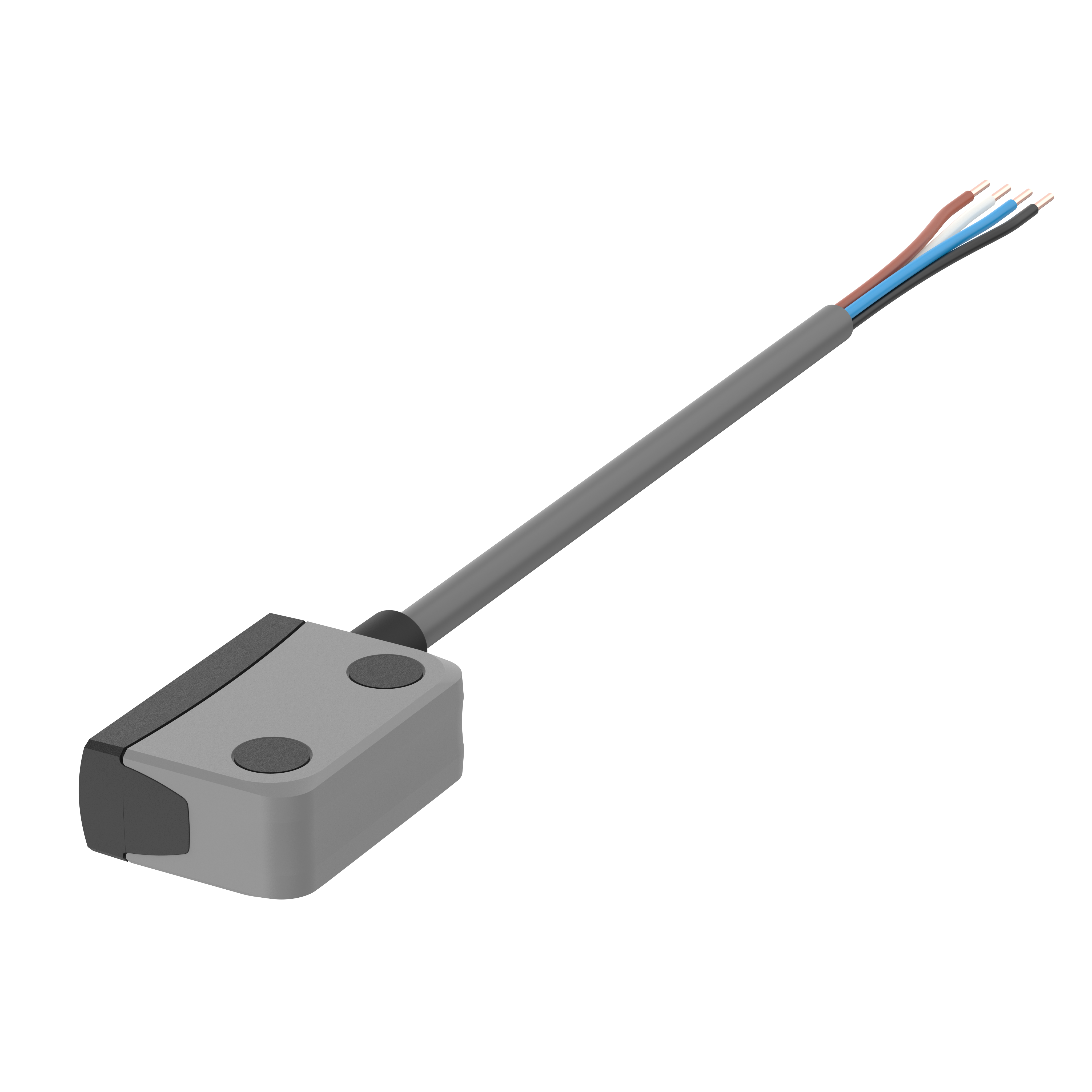

Sicherheitssensor S-Ö-seitl.Verst.1mKab.4-adr.
Produktnummer: 153MSK10K1K
Dieser Artikel wird nicht nachbestellt - LETZTE BESTELLCHANCE!
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.053 kg |
| Zolltarifnummer | 85365019 |
Technische Daten
|
153MSK10K1K
82,35 €
|
||
|
Elektrische Daten
|
||
| Schaltprinzip: | magnetisch | |
|---|---|---|
| Ansteuerung: | seitlich | |
| Schutzklasse: | III | |
| gesicherter Ausschaltabstand (Sar): | 17 mm | |
| LED-Anzeige: | Nein | |
| Schaltfrequenz: | 5 Hz | |
| Vorwiderstand: | 10 Ohm | |
| Schaltleistung max.: | 3 W | |
| Technologie: | Reed | |
| Verschmutzungsgrad: | 3 | |
| gesicherter Schaltabstand (Sao): | 6,5 mm | |
| Schaltspannung min.: | 19,2 V DC | |
| Mindestschaltabstand (S0 min): | 5 mm | |
| Schaltstrom max.: | 0,2 A | |
| Kontaktart: | S/Ö | |
| Schaltspannung max.: | 28,8 V DC | |
|
Sicherheitstechnische Kennwerte
|
||
| Struktur nach EN ISO 13849-1: | Zweikanalig | |
| B10d nach EN ISO 13849-1: | 20000000 | |
| Codierung nach EN ISO 14119: | gering | |
| Bauart nach EN ISO 14119: | 3 | |
|
Mechanische Daten
|
||
| Rastung vorhanden: | ||
| nicht bündig einbaubar: | ||
| Gehäusebauform: | rechteckig | |
| Abmessungen: | 26 x 36 x 13 mm | |
|
Materialinformationen
|
||
| Gehäusefarbe: | grau, schwarz | |
| Kabelmaterial: | PVC | |
| Gehäusematerial: | PBT, PC | |
|
Umgebungsbedingungen
|
||
| Kabel Temperaturbereich bewegt max.: | 80 °C | |
| Schockfestigkeit (Norm): | 30g / 11ms | |
| Lagertemperatur max.: | 80 °C | |
| Kabel Temperaturbereich fest verlegt max.: | 80 °C | |
| Betriebstemperatur max.: | 80 °C | |
| Kabel Temperaturbereich bewegt min.: | -5 °C | |
| Lagertemperatur min.: | -25 °C | |
| Betriebstemperatur min.: | -25 °C | |
| Kabel Temperaturbereich fest verlegt min.: | -30 °C | |
| Schutzart: | IP67 DIN EN 60529 - IP6K9K ISO 20653 | |
| Vibrationsfestigkeit (Norm): | 10 - 55Hz | |
|
Montage
|
||
| Befestigungsart: | geschraubt | |
|
Anschluss
|
||
| Kabellänge: | 1 m | |
| Litzenanzahl: | 4 | |
| Litzenquerschnitt: | 0,25 mm^2 | |
| Steckertyp: | M12x1 - 8 polig | |
|
Zulassungen
|
||
| CE Kennzeichnung: | ||
| Zulassung nach: | UL | |
|
Betriebsdaten
|
||
| Mögliche Betätiger: | 153MBK101 |
153MSK10K1K
82,35 €
Elektrische Daten
Schaltprinzip:
magnetisch
Ansteuerung:
seitlich
Schutzklasse:
III
gesicherter Ausschaltabstand (Sar):
17 mm
LED-Anzeige:
Nein
Schaltfrequenz:
5 Hz
Vorwiderstand:
10 Ohm
Schaltleistung max.:
3 W
Technologie:
Reed
Verschmutzungsgrad:
3
gesicherter Schaltabstand (Sao):
6,5 mm
Schaltspannung min.:
19,2 V DC
Mindestschaltabstand (S0 min):
5 mm
Schaltstrom max.:
0,2 A
Kontaktart:
S/Ö
Schaltspannung max.:
28,8 V DC
Sicherheitstechnische Kennwerte
Struktur nach EN ISO 13849-1:
Zweikanalig
B10d nach EN ISO 13849-1:
20000000
Codierung nach EN ISO 14119:
gering
Bauart nach EN ISO 14119:
3
Mechanische Daten
Rastung vorhanden:
nicht bündig einbaubar:
Gehäusebauform:
rechteckig
Abmessungen:
26 x 36 x 13 mm
Materialinformationen
Gehäusefarbe:
grau, schwarz
Kabelmaterial:
PVC
Gehäusematerial:
PBT, PC
Umgebungsbedingungen
Kabel Temperaturbereich bewegt max.:
80 °C
Schockfestigkeit (Norm):
30g / 11ms
Lagertemperatur max.:
80 °C
Kabel Temperaturbereich fest verlegt max.:
80 °C
Betriebstemperatur max.:
80 °C
Kabel Temperaturbereich bewegt min.:
-5 °C
Lagertemperatur min.:
-25 °C
Betriebstemperatur min.:
-25 °C
Kabel Temperaturbereich fest verlegt min.:
-30 °C
Schutzart:
IP67 DIN EN 60529 - IP6K9K ISO 20653
Vibrationsfestigkeit (Norm):
10 - 55Hz
Montage
Befestigungsart:
geschraubt
Anschluss
Kabellänge:
1 m
Litzenanzahl:
4
Litzenquerschnitt:
0,25 mm^2
Steckertyp:
M12x1 - 8 polig
Zulassungen
CE Kennzeichnung:
Zulassung nach:
UL
Betriebsdaten
Mögliche Betätiger:
153MBK101
Dokumente und Downloads
Gebrauchsanleitung
