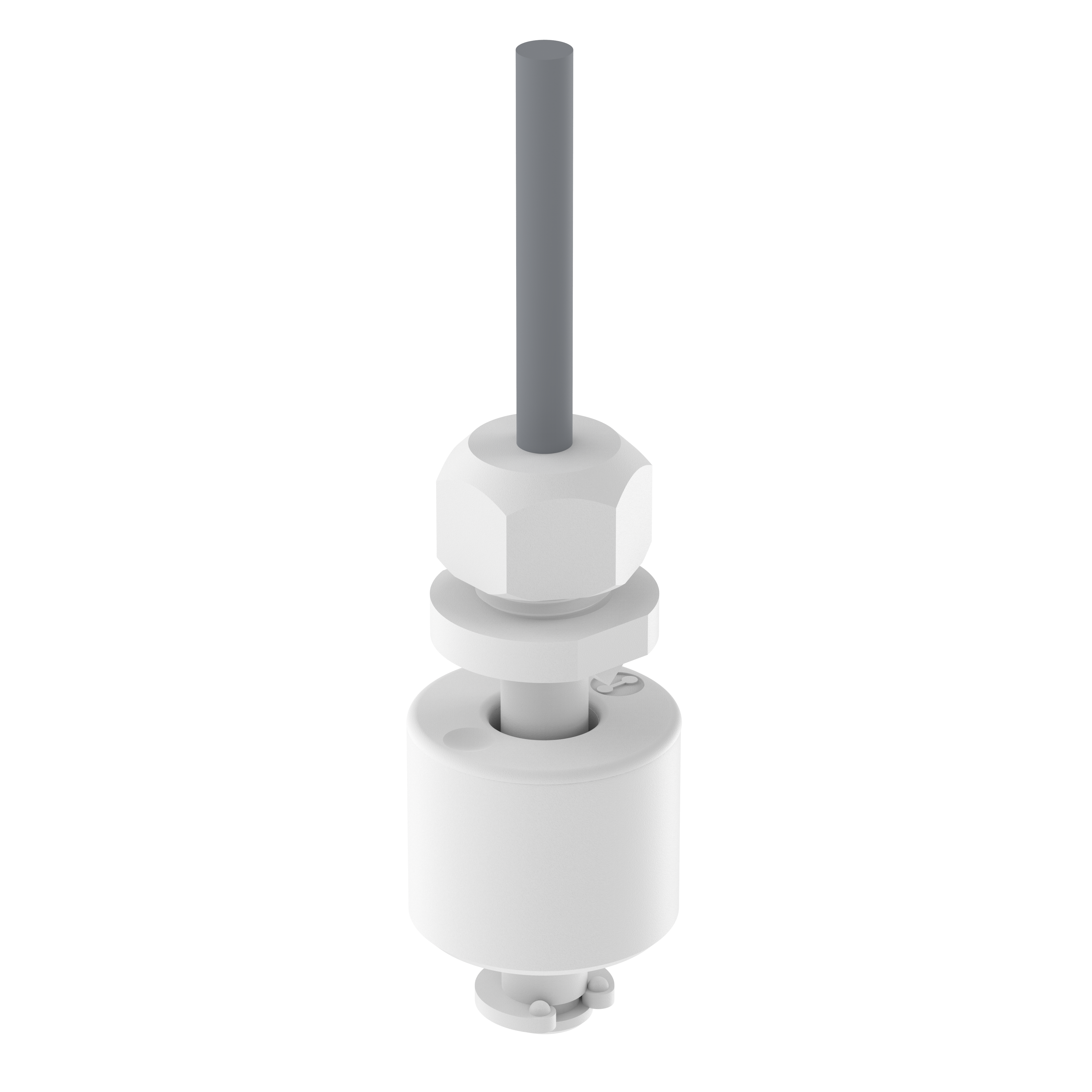

Miniatur Schwimmerschalter - 20001206-5 - Schließer, 48V, PP, IP68, 1m Kabel
Artikelnummer:
Art. -Nr.
20001206-5
pro Stück 82,35 €
verfügbar (23 Stk.), Lieferzeit 1-3 Tage
| Stückzahl | Preis |
|---|---|
| ab 25 Stk. | 74,12 € - 10 % |
| ab 50 Stk. | 65,88 € - 20 % |
| ab 100 Stk. | 57,65 € - 30 % |
Produktinformationen
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.001 kg |
| Zolltarifnummer | 85365019 |
Sie arbeiten zuverlässig, unabhängig von Schaumbildung, Leitfähigkeit oder Vakuum und sind für nahezu alle Medien geeignet. Der Magnet im Schwimmerkörper bewirkt beim Ansteigen des Mediums und schließlich beim Erreichen eines vorgegebenen Schaltpunktes die Betätigung des Reedkontakts. Die Schwimmerschalter arbeiten berührungslos, verschleißfrei und ohne Energie durch den Einsatz von Reedkontakten. Zudem überzeugen sie durch einfache Montage und sind wartungsfrei, d.h. Inbetriebnahme und Betriebskosten sind minimal. Aus diesem Grund ermöglichen die Miniaturschwimmerschalter ein sehr breites Anwendungsspektrum von unterschiedlichsten industriellen Anwendungen.
Produktmerkmale
-
Hohe Lebensdauer durch verschleißfreie Reedkontakt Technologie
-
Verschiedene Bauformen – gerade und gewinkelte Ausführungen sowie Varianten für beengte Einbausituationen
-
Verschiedene Prozessanschlüsse für höchste Flexibilität bei der Anbindung
-
Wahl zwischen Kabelabgang, Pigtail oder M12-Stecker
-
Große Materialvielfalt für nahezu alle Medien
-
Schließer, Öffner sowie Wechsler
-
Reedkontakte mit hoher Schaltleistung
Downloads "Miniatur Schwimmerschalter - 20001206-5 - Schließer, 48V, PP, IP68, 1m Kabel"
Technische Daten
|
20001206-5
82,35 €
|
||
|
Elektrische Daten
|
||
| Schaltleistung max.: | 10 VA | |
|---|---|---|
| Kontaktart: | 1A | |
| Schaltstrom max.: | 0,5 A | |
| Schaltspannung max.: | 48 V AC | |
| Ausgangssignal: | digital | |
| Dauerstrom: | 0,5 A | |
| Technologie: | Reed | |
| Schaltleistung min.: | 0 VA | |
| Schaltspannung min.: | 0 V DC | |
| Schaltleistung min.: | 0 W | |
| Schaltleistung max.: | 10 W | |
| Schaltspannung max.: | 48 V DC | |
| Schaltstrom min.: | 0 A | |
| Schaltspannung min.: | 0 V AC | |
|
Mechanische Daten
|
||
| Eintauchtiefe bei Dichte 1 g/mm³: | 13,5 mm | |
| Empfohlene Mindestdichte des Mediums: | 0,65 g/cm^3 | |
| Schwimmerdurchmesser: | 25 mm | |
| Typische Einsatztmedien: | Laugen | |
|
Materialinformationen
|
||
| Gehäusematerial: | PP | |
| Kabelmaterial: | PUR | |
| Steigrohrmaterial: | PP | |
| Schwimmermaterial: | PP | |
|
Umgebungsbedingungen
|
||
| Betriebstemperatur max.: | 90 °C | |
| Lagertemperatur min.: | -10 °C | |
| Lagertemperatur max.: | 90 °C | |
| Druckfestigkeit: | 3 bar | |
| Betriebstemperatur min.: | -10 °C | |
|
Montage
|
||
| Befestigungsart: | Gewinde | |
| Einbauöffnung: | PG7 | |
| Steigrohrdurchmesser: | 8 mm | |
| Anzugsdrehmoment für Befestigungsschrauben: | 2 N m | |
| Steigrohrlänge: | 43 mm | |
| Gewinde: | PG7 | |
| Anzugsdrehmoment: | 2 N m | |
| Einbaulage: | von innen | |
|
Anschluss
|
||
| Kabellänge: | 1 m | |
| Litzenanzahl: | 2 | |
| Steckertyp: | - | |
| Kabeltyp: | LIY11Y | |
| Litzenquerschnitt: | 0,5 mm^2 | |
|
Zulassungen
|
||
| CE Kennzeichnung: |
20001206-5
82,35 €
Elektrische Daten
Schaltleistung max.:
10 VA
Kontaktart:
1A
Schaltstrom max.:
0,5 A
Schaltspannung max.:
48 V AC
Ausgangssignal:
digital
Dauerstrom:
0,5 A
Technologie:
Reed
Schaltleistung min.:
0 VA
Schaltspannung min.:
0 V DC
Schaltleistung min.:
0 W
Schaltleistung max.:
10 W
Schaltspannung max.:
48 V DC
Schaltstrom min.:
0 A
Schaltspannung min.:
0 V AC
Mechanische Daten
Eintauchtiefe bei Dichte 1 g/mm³:
13,5 mm
Empfohlene Mindestdichte des Mediums:
0,65 g/cm^3
Schwimmerdurchmesser:
25 mm
Typische Einsatztmedien:
Laugen
Materialinformationen
Gehäusematerial:
PP
Kabelmaterial:
PUR
Steigrohrmaterial:
PP
Schwimmermaterial:
PP
Umgebungsbedingungen
Betriebstemperatur max.:
90 °C
Lagertemperatur min.:
-10 °C
Lagertemperatur max.:
90 °C
Druckfestigkeit:
3 bar
Betriebstemperatur min.:
-10 °C
Montage
Befestigungsart:
Gewinde
Einbauöffnung:
PG7
Steigrohrdurchmesser:
8 mm
Anzugsdrehmoment für Befestigungsschrauben:
2 N m
Steigrohrlänge:
43 mm
Gewinde:
PG7
Anzugsdrehmoment:
2 N m
Einbaulage:
von innen
Anschluss
Kabellänge:
1 m
Litzenanzahl:
2
Steckertyp:
-
Kabeltyp:
LIY11Y
Litzenquerschnitt:
0,5 mm^2
Zulassungen
CE Kennzeichnung:
Dokumente und Downloads
Gebrauchsanleitung
Datenblätter
