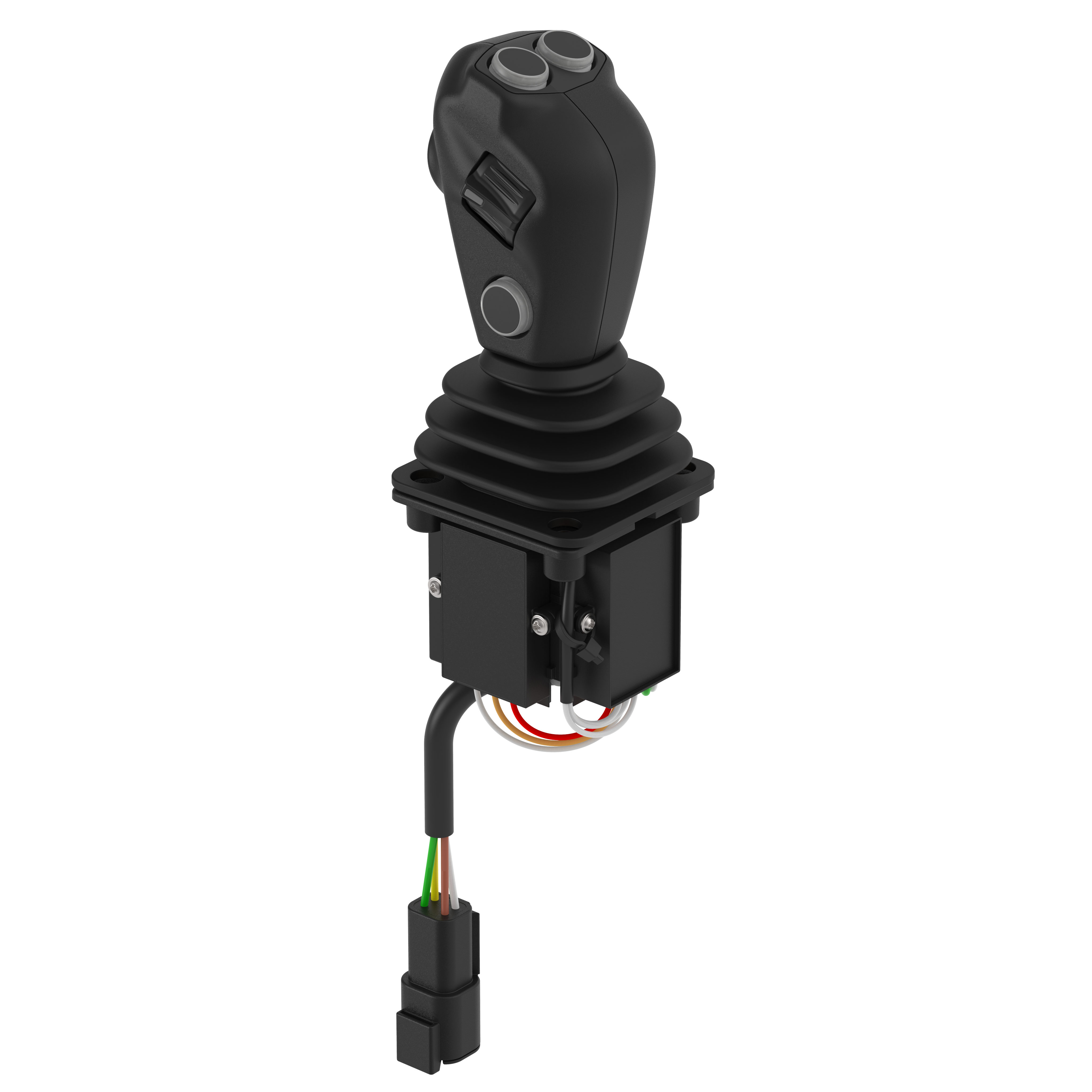

Joystick J2, multiax., X-t,Y-t Griff 4TH/DR, CANopen
Artikelnummer:
Art. -Nr.
J2COK00GE0004H
pro Stück 780,26 €
nicht verfügbar, lieferbar in 60 Werktagen
| Stückzahl | Preis |
|---|---|
| ab 6 Stk. | 770,90 € - 1 % |
| ab 12 Stk. | 685,65 € - 12 % |
| ab 24 Stk. | 617,09 € - 21 % |
| ab 48 Stk. | 555,38 € - 29 % |
| ab 96 Stk. | 499,84 € - 36 % |
| Ursprungsland | D |
|---|---|
| Artikelgewicht | 0.044 kg |
| Zolltarifnummer | 85371098 |
Technische Daten
|
J2CJK00GE0004H
780,26 €
|
J2COK00GE0003H
735,40 €
|
J2COK00GE0004H
780,26 €
|
J2H6K00GE0001R
609,64 €
|
J2H6K00GE0002R
654,51 €
|
J2H6K10GE0001R
654,51 €
|
||
|
Elektrische Daten
|
|||||||
| Ausgangssignal: | - | - | - | analog | analog | analog | |
|---|---|---|---|---|---|---|---|
| Ausgangssignal Mittelstellung/Nulllage: | - | - | - | 2,5 V DC | 2,5 V DC | 2,5 V DC | |
| Ausgangssignal max.: | - | - | - | 4,5 V DC | 4,5 V DC | 4,5 V DC | |
| Ausgangssignal min.: | - | - | - | 0,5 V DC | 0,5 V DC | 0,5 V DC | |
| Baudrate: | 250 kBit/s | 250 kBit/s | 250 kBit/s | - | - | - | |
| Betriebsspannung max.: | 36 V DC | 36 V DC | 36 V DC | 5,5 V DC | 5,5 V DC | 5,5 V DC | |
| Betriebsspannung min.: | 9 V DC | 9 V DC | 9 V DC | 4,5 V DC | 4,5 V DC | 4,5 V DC | |
| Bus-Abschlußwiderstand: | - | - | - | ||||
| EMV-Emission (Norm): | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | |
| EMV-Immunität (Norm): | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 | |
| Kurzschlussfestigkeit zu GND: | |||||||
| Kurzschlussfestigkeit zu Versorgung: | |||||||
| Lastwiderstand min.: | - | - | - | 20000 Ohm | 20000 Ohm | 20000 Ohm | |
| Node ID / Source Address: | 0x70 | 0x11 | 0x11 | - | - | - | |
| Protokoll: | J1939 | CANopen | CANopen | - | - | - | |
| Sendezyklus: | 100 ms | 100 ms | 100 ms | - | - | - | |
| Stromaufnahme: | < 120 mA | < 120 mA | < 120 mA | max. 15 mA | max. 15 mA | max. 15 mA | |
| Technologie: | Hall | Hall | Hall | - | - | - | |
| Verpolungsschutz: | |||||||
|
Mechanische Daten
|
|||||||
| Betätigungsart: | multiaxial | multiaxial | multiaxial | multiaxial | multiaxial | Kreuzkulisse | |
| Betätigungswinkel: | ± 20 ° | ± 20 ° | ± 20 ° | ± 20 ° | ± 20 ° | ± 20 ° | |
| Lebensdauer mechanisch (Zyklen): | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | |
| max. Hebelbelastung bei gegebener Hebellänge: | 70 mm/250 N | 70 mm/250 N | 70 mm/250 N | 70 mm/250 N | 70 mm/250 N | 70 mm/250 N | |
|
Materialinformationen
|
|||||||
| Faltenbalgmaterial: | VQM 45 | VQM 45 | VQM 45 | VQM 45 | VQM 45 | VQM 45 | |
| Schaftmaterial: | 1,4305 | 1,4305 | 1,4305 | 1,4305 | 1,4305 | 1,4305 | |
|
Umgebungsbedingungen
|
|||||||
| Betriebstemperatur max.: | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | |
| Betriebstemperatur min.: | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Lagertemperatur max.: | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | 85 °C | |
| Lagertemperatur min.: | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | |
|
Montage
|
|||||||
| Befestigungsart: | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | geschraubt von oben | |
| Einbaulage: | von unten | von unten | von unten | von unten | von unten | von unten | |
|
Anschluss
|
|||||||
| Kabellänge: | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | |
| Kabeltyp: | CAN Kabel | CAN Kabel | CAN Kabel | Lify-t | Lify-t | Lify-t | |
| Steckertyp: | DEUTSCH DTM04 | DEUTSCH DTM04 | DEUTSCH DTM04 | Mini-Fit Jr. | Mini-Fit Jr. | Mini-Fit Jr. |
J2CJK00GE0004H
1.373,70 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Baudrate:
250 kBit/s
Betriebsspannung max.:
36 V DC
Betriebsspannung min.:
9 V DC
Bus-Abschlußwiderstand:
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
-
Node ID / Source Address:
0x70
Protokoll:
J1939
Sendezyklus:
100 ms
Stromaufnahme:
< 120 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
CAN Kabel
Steckertyp:
DEUTSCH DTM04
J2COK00GE0003H
1.294,71 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Baudrate:
250 kBit/s
Betriebsspannung max.:
36 V DC
Betriebsspannung min.:
9 V DC
Bus-Abschlußwiderstand:
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
-
Node ID / Source Address:
0x11
Protokoll:
CANopen
Sendezyklus:
100 ms
Stromaufnahme:
< 120 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
CAN Kabel
Steckertyp:
DEUTSCH DTM04
J2COK00GE0004H
1.373,70 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Baudrate:
250 kBit/s
Betriebsspannung max.:
36 V DC
Betriebsspannung min.:
9 V DC
Bus-Abschlußwiderstand:
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
-
Node ID / Source Address:
0x11
Protokoll:
CANopen
Sendezyklus:
100 ms
Stromaufnahme:
< 120 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
CAN Kabel
Steckertyp:
DEUTSCH DTM04
J2H6K00GE0001R
1.073,31 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
0,5 V DC
Baudrate:
-
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
Bus-Abschlußwiderstand:
-
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
20000 Ohm
Node ID / Source Address:
-
Protokoll:
-
Sendezyklus:
-
Stromaufnahme:
max. 15 mA
Technologie:
-
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
Lify-t
Steckertyp:
Mini-Fit Jr.
J2H6K00GE0002R
1.152,30 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
0,5 V DC
Baudrate:
-
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
Bus-Abschlußwiderstand:
-
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
20000 Ohm
Node ID / Source Address:
-
Protokoll:
-
Sendezyklus:
-
Stromaufnahme:
max. 15 mA
Technologie:
-
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
Lify-t
Steckertyp:
Mini-Fit Jr.
J2H6K10GE0001R
1.152,30 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
0,5 V DC
Baudrate:
-
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
Bus-Abschlußwiderstand:
-
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand min.:
20000 Ohm
Node ID / Source Address:
-
Protokoll:
-
Sendezyklus:
-
Stromaufnahme:
max. 15 mA
Technologie:
-
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
Kreuzkulisse
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
VQM 45
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Kabeltyp:
Lify-t
Steckertyp:
Mini-Fit Jr.
Dokumente und Downloads
Gebrauchsanleitung
