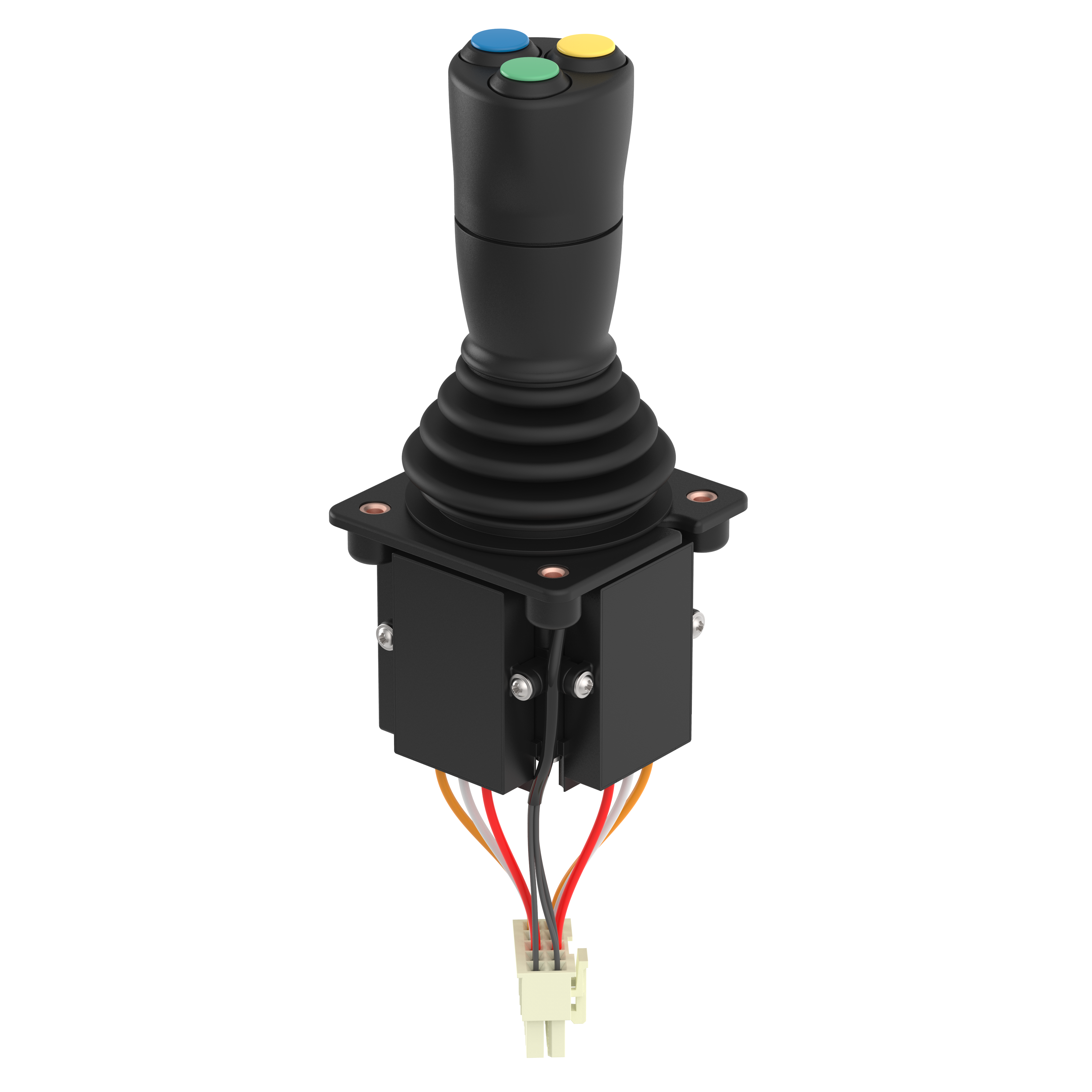

Joystick Analog 4-20mA X-t/Y-t multi. Griff 3T
Joystick Analog 4-20mA X-t/Y-t multi. Griff 3T
J2A1AAA00C
  • Produktdetails
  • Technische Daten

Joystick Analog 4-20mA X-t/Y-t multi. Griff 3T

Artikelnummer: Art. -Nr. J2A1AAA00C

pro Stück 405,61 €

Preise exkl. MwSt. zzgl. Versandkosten

verfügbar (27 Stk.), Lieferzeit 1-3 Tage

Stückzahl Preis
ab 6 Stk. 385,33 € - 5 %
ab 12 Stk. 356,43 € - 12 %
ab 24 Stk. 320,79 € - 21 %
ab 48 Stk. 288,71 € - 29 %
ab 96 Stk. 259,84 € - 36 %
Varianten vergleichen
Angebot erstellen

verfügbar (27 Stk.), Lieferzeit 1-3 Tage

Dieser Artikel wird nicht nachbestellt - LETZTE BESTELLCHANCE!

Produktinformationen
Ursprungsland D
Artikelgewicht 0.2 kg
Zolltarifnummer 85371098
Der Kompakt Joystick J2 wird erfolgreich in Traktoren zur Frontlader-Steuerung oder in Flurförderfahrzeugen zur Steuerung der Gabeln eingesetzt. Im Griff integrierbare Taster ermöglichen das Bedienen von Zusatzfunktionen.
Produktmerkmale
  • Platzsparende Bauweise
  • Hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall- bzw. Reed-Technologie
  • Verschiedene Ausgangssignale möglich: Analog, redundant, CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang
  • Hohe Schutzart der Elektronik von IP67 für raue Bedingungen
  • Betätigungswinkel ±20°
  • Verschiedene Betätigungsarten wie tastend, rastend, Mittelstellungsverriegelung
  • Mit bis zu 3 Tastern, Einbau von unten
Technische Daten
J2A1AA20A
248,42 €
J2A1AA20B
282,95 €
J2A1AAA00B
336,55 €
J2A1AAA00C
405,61 €
J2A1AAA10B
336,55 €
J2A6AAA00B
281,88 €
J2A6AAA00C
350,92 €
J2A7AAA00A
302,06 €
J2A7AAA00B
336,55 €
J2A7AAA00C
405,61 €
J2A7AAA10B
336,57 €
J2D8AAA10B
236,09 €
J2D8AAA10C
315,10 €
J2D8AB20B
210,02 €
Elektrische Daten
Ausgangssignal: analog analog analog analog analog analog analog analog analog analog analog - - -
Ausgangssignal Mittelstellung/Nulllage: 12 mA 12 mA 12 mA 12 mA 12 mA - - - - - - - - -
Ausgangssignal Mittelstellung/Nulllage: - - - - - 2,5 V DC 2,5 V DC 2,5 V DC 2,5 V DC 2,5 V DC 2,5 V DC - - -
Ausgangssignal max.: 20 mA 20 mA 20 mA 20 mA 20 mA - - - - - - - - -
Ausgangssignal max.: - - - - - 4,5 V DC 4,5 V DC 4,5 V DC 4,5 V DC 4,5 V DC 4,5 V DC - - -
Ausgangssignal min.: 4 mA 4 mA 4 mA 4 mA 4 mA - - - - - - - - -
Ausgangssignal min.: - - - - - 0,5 V DC 0,5 V DC 0,5 V DC 0,5 V DC 0,5 V DC 0,5 V DC - - -
Betriebsspannung max.: 30 V DC 30 V DC 30 V DC 30 V DC 30 V DC 5,5 V DC 5,5 V DC 30 V DC 30 V DC 30 V DC 30 V DC - - -
Betriebsspannung min.: 10 V DC 10 V DC 10 V DC 10 V DC 10 V DC 4,5 V DC 4,5 V DC 10 V DC 10 V DC 10 V DC 10 V DC - - -
EMV-Emission (Norm): DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 - - -
EMV-Immunität (Norm): DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895 - - -
Kontaktart: - - - - - - - - - - - Schließer - -
Kurzschlussfestigkeit zu GND: - - - - -
Kurzschlussfestigkeit zu Versorgung: - - - - -
Lastwiderstand bei 10V max.: 250 Ohm 250 Ohm 250 Ohm 250 Ohm 250 Ohm - - - - - - - - -
Lastwiderstand bei 30V max.: 1250 Ohm 1250 Ohm 1250 Ohm 1250 Ohm 1250 Ohm - - - - - - - - -
Lastwiderstand min.: - - - - - 20000 Ohm 20000 Ohm 20000 Ohm 20000 Ohm 20000 Ohm 20000 Ohm - - -
Schaltleistung max.: - - - - - - - - - - - 10 VA - -
Schaltleistung max.: - - - - - - - - - - - 10 W - -
Schaltspannung max.: - - - - - - - - - - - 48 V DC - -
Schaltstrom max.: - - - - - - - - - - - 0,3 A - -
Stromaufnahme: bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA max. 15 mA max. 15 mA bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA bei 12 V max. 18 mA - - -
Technologie: Hall Hall Hall Hall Hall Hall Hall Hall Hall Hall Hall Reed Reed Reed
Verpolungsschutz: - - - - - - - -
Mechanische Daten
Betätigungsart: einachsig einachsig multiaxial multiaxial Kreuzkulisse multiaxial multiaxial multiaxial multiaxial multiaxial Kreuzkulisse Kreuzkulisse Kreuzkulisse einachsig
Betätigungswinkel: ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 ° ± 20 °
Lebensdauer mechanisch (Zyklen): 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000 1000000
max. Hebelbelastung bei gegebener Hebellänge: 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N 70 mm/250 N
Materialinformationen
Faltenbalgmaterial: NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40 NBR 438.40
Gehäusematerial: PBT PBT PBT PBT PBT PBT PBT PBT PBT PBT PBT PBT PBT PBT
Schaftmaterial: 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305 1,4305
Umgebungsbedingungen
Betriebstemperatur max.: 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C
Betriebstemperatur min.: -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C -25 °C
Lagertemperatur max.: 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C 85 °C
Lagertemperatur min.: -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C -40 °C
Schutzart Elektronik: IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Montage
Befestigungsart: geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben geschraubt von oben
Einbaulage: von unten von unten von unten von unten von unten von unten von unten von unten von unten von unten von unten von unten von unten von unten
Anschluss
Kabellänge: 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m
Steckertyp: Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr. Mini-Fit Jr.
J2A1AA20A
374,88 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
-
Kurzschlussfestigkeit zu Versorgung:
-
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A1AA20B
426,99 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
-
Kurzschlussfestigkeit zu Versorgung:
-
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A1AAA00B
507,87 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
-
Kurzschlussfestigkeit zu Versorgung:
-
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A1AAA00C
612,09 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
-
Kurzschlussfestigkeit zu Versorgung:
-
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A1AAA10B
507,87 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
12 mA
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
20 mA
Ausgangssignal max.:
-
Ausgangssignal min.:
4 mA
Ausgangssignal min.:
-
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
-
Kurzschlussfestigkeit zu Versorgung:
-
Lastwiderstand bei 10V max.:
250 Ohm
Lastwiderstand bei 30V max.:
1250 Ohm
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
Kreuzkulisse
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A6AAA00B
425,37 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A6AAA00C
529,56 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
5,5 V DC
Betriebsspannung min.:
4,5 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
max. 15 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A7AAA00A
455,82 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A7AAA00B
507,87 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A7AAA00C
612,09 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
multiaxial
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2A7AAA10B
507,90 €
Elektrische Daten
Ausgangssignal:
analog
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
2,5 V DC
Ausgangssignal max.:
-
Ausgangssignal max.:
4,5 V DC
Ausgangssignal min.:
-
Ausgangssignal min.:
0,5 V DC
Betriebsspannung max.:
30 V DC
Betriebsspannung min.:
10 V DC
EMV-Emission (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
EMV-Immunität (Norm):
DIN EN 13309, DIN EN ISO 14982, ISO 13766, DIN EN 12895
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
20000 Ohm
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
bei 12 V max. 18 mA
Technologie:
Hall
Verpolungsschutz:
Mechanische Daten
Betätigungsart:
Kreuzkulisse
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2D8AAA10B
356,28 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Ausgangssignal min.:
-
Betriebsspannung max.:
-
Betriebsspannung min.:
-
EMV-Emission (Norm):
-
EMV-Immunität (Norm):
-
Kontaktart:
Schließer
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
-
Schaltleistung max.:
10 VA
Schaltleistung max.:
10 W
Schaltspannung max.:
48 V DC
Schaltstrom max.:
0,3 A
Stromaufnahme:
-
Technologie:
Reed
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
Kreuzkulisse
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2D8AAA10C
475,50 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Ausgangssignal min.:
-
Betriebsspannung max.:
-
Betriebsspannung min.:
-
EMV-Emission (Norm):
-
EMV-Immunität (Norm):
-
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
-
Technologie:
Reed
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
Kreuzkulisse
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.
J2D8AB20B
316,93 €
Elektrische Daten
Ausgangssignal:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal Mittelstellung/Nulllage:
-
Ausgangssignal max.:
-
Ausgangssignal max.:
-
Ausgangssignal min.:
-
Ausgangssignal min.:
-
Betriebsspannung max.:
-
Betriebsspannung min.:
-
EMV-Emission (Norm):
-
EMV-Immunität (Norm):
-
Kontaktart:
-
Kurzschlussfestigkeit zu GND:
Kurzschlussfestigkeit zu Versorgung:
Lastwiderstand bei 10V max.:
-
Lastwiderstand bei 30V max.:
-
Lastwiderstand min.:
-
Schaltleistung max.:
-
Schaltleistung max.:
-
Schaltspannung max.:
-
Schaltstrom max.:
-
Stromaufnahme:
-
Technologie:
Reed
Verpolungsschutz:
-
Mechanische Daten
Betätigungsart:
einachsig
Betätigungswinkel:
± 20 °
Lebensdauer mechanisch (Zyklen):
1000000
max. Hebelbelastung bei gegebener Hebellänge:
70 mm/250 N
Materialinformationen
Faltenbalgmaterial:
NBR 438.40
Gehäusematerial:
PBT
Schaftmaterial:
1,4305
Umgebungsbedingungen
Betriebstemperatur max.:
85 °C
Betriebstemperatur min.:
-25 °C
Lagertemperatur max.:
85 °C
Lagertemperatur min.:
-40 °C
Schutzart Elektronik:
IP67 DIN EN 60529
Montage
Befestigungsart:
geschraubt von oben
Einbaulage:
von unten
Anschluss
Kabellänge:
0,3 m
Steckertyp:
Mini-Fit Jr.

Dokumente und Downloads

Gebrauchsanleitung
Gebrauchsanleitung 5.5 MB
download
megaphone-light Ihre Meinung zählt

Wir verwenden Cookies

Unsere Website verwendet Cookies, die uns helfen, unsere Website zu verbessern, den bestmöglichen Service zu bieten und ein optimales Kundenerlebnis zu ermöglichen. können Sie Ihre Einstellungen verwalten. Indem Sie auf "Akzeptieren" klicken, erklären Sie sich damit einverstanden, dass Ihre Cookies für diesen Zweck verwendet werden. Weitere Informationen dazu finden Sie in unserer Datenschutzerklärung sowie im Impressum. Sollten Sie hiermit nicht einverstanden sein, können Sie die Verwendung von Cookies hier ablehnen.
